鎖定角度覆寫

當建立和修改線條時，您可以將游標移動限制在由指定角度覆蓋所定義的方向。

若要指定角度覆寫，請輸入 <，後接一個角度值。

若要繪製一條與另一條線成指定角度的線，請將 CCS 與一條現有線對齊。

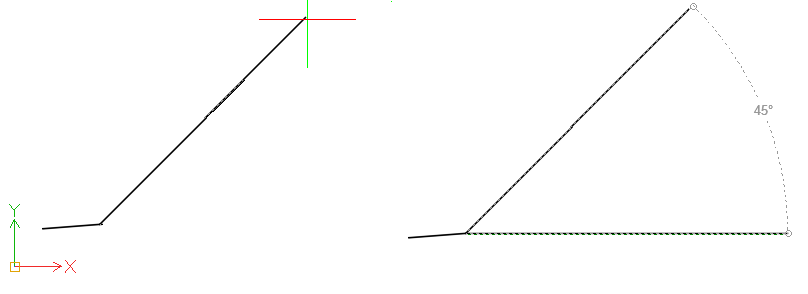

範例：

若要指定線段的 45° 覆寫角度，請輸入 <45。

繪製指定角度的線條：

將 CCS 與現有線條對齊，可讓您以指定的角度繪製相對於另一條線的線條。

1. 執行需要輸入點的指令，例如 Line 或 PolyLine 指令。

2. 指定第一點。

3. 當提示您指定下一個點時，指定角度覆寫。例如，輸入 < 45。

   注意：指定的覆寫角度僅適用於指定第二個點。

4. 移動游標以指示方向。

   游標會沿指定的角度方向鎖定，並覆寫鎖點、正交模式和極座標鎖點。

5. 點選沿線一點，或指定線的長度。



相關主題

使用極性導引
