创建 BIM 对象的标注

尺寸链自动检测BIM实体上适当的尺寸点。

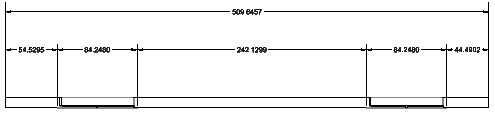

使用 BIMDimensionChain 命令为 BIM 对象创建标注链。该命令会自动检测 BIM 对象上的适当的标注点。

您可以酌情自动对链内的标注进行分组，以清晰显示墙洞和墙段的尺寸。

该命令使用**选项**对话框的 **BIM 设置**类别中指定的标注标准和公差。

创建尺寸链：

1. 请执行以下操作之一：

   • 在功能区上，单击 BIM > 批注 > 标注链 。

   • 在菜单上，单击 BIM > 尺寸 > 标注链。

   • 键入 BIMDimensionChain。

2. 在图形区域中，指定要标注尺寸的 BIM 对象，然后按 Enter 键。

3. 指定合适的对齐方式：

   • 水平

   • 垂直

   • 对齐

4. 在图形区域中，指定尺寸链的位置。

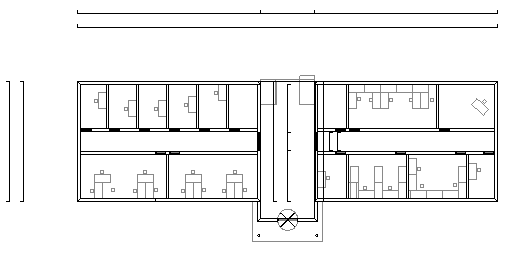

自动标注外墙：

1. 请执行以下操作之一：

   • 在功能区上，单击 BIM > 批注 > 移除点 。

   • 在功能区上，单击 BIM > 批注 > 移除点 。

   • 键入 BIMDimensionEdit 并指定 外墙 选项。

   外墙尺寸会显示在图形区域中。尺寸链会测量每堵墙的长度，并考虑到现有的断开。移动鼠标可以改变尺寸链相对于墙体的位置。

2. 请执行以下操作之一：

   • 点击一个点以指定标注链位置。

     - 或者 -

   • 指定放置尺寸链的链距数值：

     • 1.5 距离

     • 双距离

     • 三距离

     • 4距离

     • 5距离

访问方式

命令：BIMDimensionChain

菜单：BIM > 尺寸 > 标注链

功能区：BIM > 批注 > 标注链
