修改 BIM 对象的现有标注

对于修改 BIM 实体的尺寸，有以下方法：

• 使用夹点

• 使用**Properties**选项板

• 使用 BIMDimensionEdit 命令

使用 BIMDimensionEdit 命令修改现有标注链。

该命令让您可：

• 添加标注点到标注线

• 删除尺寸线中的尺寸点

• 自动标注同一尺寸链中的附加 BIM 实体

• 当BIM实体被移除时自动更新尺寸链

用于修改标注的专用工具在 BIM 功能区选项卡的**批注**面板上分组显示。

要将标注点添加到标注线：

1. 请执行以下操作之一：

   • 在功能区上，单击 BIM > 批注 > 添加点 。

   • 在菜单上，单击 BIM > 标注 > 标注编辑 > 添加点。

   • 键入 BIMDimensionEdit 并指定**添加点**选项。

2. 在图形区域中，指定要修改的尺寸链。

3. 在图形区域中，指定要标注尺寸的点，然后按 Enter 键。

4. 指定标注线的索引，然后按 Enter 键。0 表示链中的第一条标注线。

从标注链中删除标注点：

1. 请执行以下操作之一：

   • 在功能区上，单击 BIM > 批注 > 移除点 。

   • 在功能区上，单击 BIM > 批注 > 移除点 。

   • 键入 BIMDimensionEdit 并指定**移除点**选项。

2. 在图形区域中，指定要从中移除尺寸点的尺寸链。

3. 在 BIM 模型上，指定要移除的点。

   注意：确保仅指定与标注链的延伸线相对应的点。

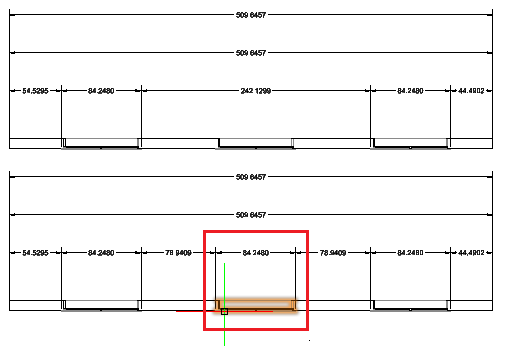

要在指定的标注链中标注其他 BIM 对象的尺寸：

1. 请执行以下操作之一：

   • 在功能区上，单击 BIM > 批注 > 添加对象 。

   • 在菜单上，单击 BIM > 标注 > 标注编辑 > 添加对象。

   • 键入 BIMDimensionEdit 并指定**添加对象**选项。

2. 在图形区域中，指定要修改的尺寸链。

3. 指定要标注尺寸的 BIM 对象，然后按 Enter 键。

   对应的标注点添加到标注链中。

   例如，您可以指定一个窗口以在标注链中考虑它。

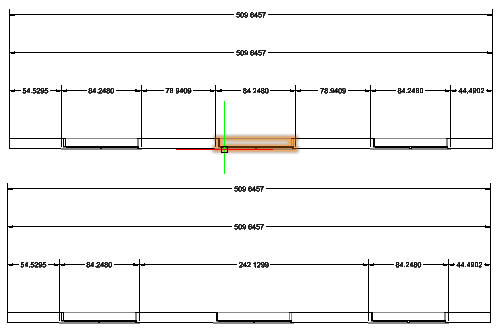

要从指定的标注链中分离 BIM 对象：

1. 请执行以下操作之一：

   • 在功能区上，单击 BIM > 批注 > 移除对象 。

   • 在菜单上，单击 BIM > 标注 > 标注编辑 > 移除对象。

   • 键入 BIMDimensionEdit 并指定**移除对象**选项。

2. 在图形区域中，指定要从中拆离 BIM 对象的标注链。

3. 指定要拆离的 BIM 对象，然后按 Enter 键。

   属于指定 BIM 对象的标注点将从标注链中移除。



访问方式

命令：BIMDimensionEdit

菜单：BIM > 标注 > 标注编辑

相关主题

使用 BIM 工程图

父主题

标注 BIM 工程图的尺寸
