Zkosení hran 3D objemů

Příkaz ChamferEdges slouží k vytvoření sražených hran u 3D objemů. Zkosit můžete určené hrany nebo všechny hrany zadané plochy.

Při zkosení všech hran jedné nebo více určených ploch postupujte jedním z následujících způsobů:

  • Určete bod uvnitř ohraničení plochy

  • Vyberte hranu a přilehlou plochu.

Je možné zadat vzdálenosti zkosení od hrany. Jako výchozí hodnoty jsou použity naposledy použité vzdálenosti.

Postup při zkosení hran 3D objemů:

  1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zkosit hrany (nebo zapište ChamferEdges).

  2. Určením hodnoty Vzdálenost nastavíte vzdálenost od hrany k prvnímu a druhému zkosení.

  3. V grafické ploše vyberte hranu, kterou chcete zkosit.

  4. V případě potřeby opakujte kroky 2 a 3 a určete tak další zkosené hrany.

    Poznámka: Hrany musí být ve stejné rovině stejného 3D objemu.

  5. Stiskněte Enter.

    ex_3d_solid_chamfer_edge

Postup při zkosení všech hran určených ploch pomocí možnosti Plocha:

  1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zkosit hrany (nebo zapište ChamferEdges).

  2. Určením hodnoty Vzdálenost nastavíte vzdálenost od hrany k prvnímu a druhému zkosení.

  3. Zadejte možnost Plocha.

  4. V grafické oblasti určete plochy pro zkosení.

    Software zkosí všechny hrany určených ploch.

    ex_3d_solid_chamfer_face

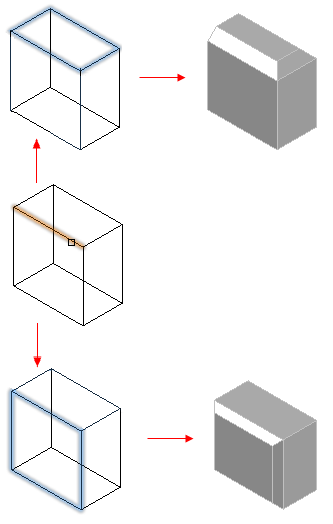

Postup při zkosení všech hran plochy pomocí možnosti Smyčka:

  1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zkosit hrany (nebo zapište ChamferEdges).

  2. Zadejte možnost Smyčka.

  3. Určením hodnoty Vzdálenost nastavíte vzdálenost od hrany k prvnímu a druhému zkosení.

  4. V grafické ploše vyberte hranu plochy.

    Zvýrazní se přilehlá plocha 3D objemu.

  5. Proveďte jednu z následujících operací:

    • Zadejte možnost Přijmout, kterou potvrdíte aktuální výběr plochy a zkosíte její hrany.

    • Zadejte možnost Další plochy, jejíž hrany chcete zkosit.

  6. Zadejte možnost Přijmout, kterou potvrdíte aktuální výběr plochy, nebo zadejte možnost Další.

    Software zkosí hrany plochy o zadanou vzdálenost.

    ex_3d_solid_chamfer_loop

Přístup

Příkaz: ChamferEdges

Nabídka: Pevné objekty > Úpravy pevných objektů > Zkosit hrany

Pás karet: Domů > Úpravy těles > (Rozbalovací nabídka) Zkosení hran
