Zaoblení hran 3D objemů

Příkaz FilletEdges slouží k vytvoření zaoblených hran u 3D objemů. Zaoblení se dá použít na určité hrany nebo na všechny hrany určených ploch a je možné zadat jeho poloměr.

K zaoblení určitých hran použijte jeden z následujících způsobů:

  • Určete hrany postupně

  • Určete hranu tečnou ke stávající zaoblené hraně

K zaoblení všech hran jedné nebo více ploch použijte jeden z následujících způsobů:

  • Určete bod uvnitř ohraničení plochy

  • Určete hranu plochy, jejíž zaoblení se použije na všechny hrany. U libovolné hrany můžete zadat jednu z přilehlých ploch.

Postup při zaoblení hran 3D objemů:

  1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zaoblit hrany (nebo zapište FilletEdges).

  2. Zadejte možnost Plocha.

  3. Zadejte poloměr oblouku zaoblení.

  4. Určete hrany 3D objemů a stiskněte Enter.

    Software zaoblí hrany na základě zadaného poloměru.

    ex_solid_fillet

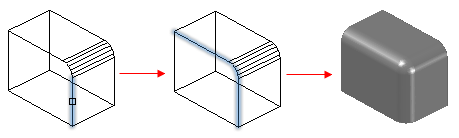

Postup při zaoblení více hran 3D objemu pomocí možnosti Řetěz:

  1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zaoblit hrany (nebo zapište FilletEdges).

  2. Zadejte možnost Plocha.

  3. Zadejte poloměr oblouku zaoblení.

  4. Vyberte možnost Řetěz.

  5. Určete hranu tečnou ke stávajícímu zaoblení na 3D objemu.

    Software zvýrazní všechny hrany tečné k zaoblení.

  6. Stiskněte Enter.

    Software zaoblí všechny zvýrazněné hrany na základě zadaného poloměru.

    ex_3d_solid_fillet_chain

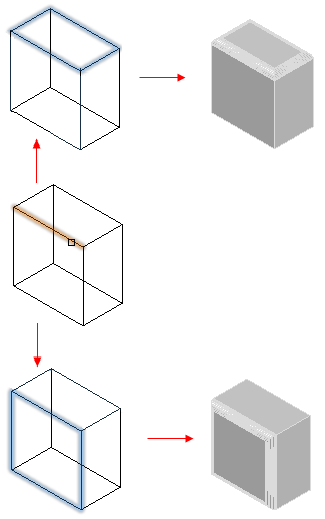

Postup při zaoblení všech hran plochy pomocí možnosti Smyčka:

  1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zaoblit hrany (nebo zapište FilletEdges).

  2. Zadejte možnost Plocha.

  3. Zadejte poloměr oblouku zaoblení.

  4. Zadejte možnost Smyčka.

  5. Určete hranu smyčky.

    Software zvýrazní plochu přilehlou k hraně.

  6. Zadejte možnost Přijmout, kterou potvrdíte aktuální výběr plochy, nebo zadejte možnost Další.

    Software zaoblí hrany plochy na základě zadaného poloměru.

    ex_3d_solid_fillet_loop

Postup zaoblení všech hran určených ploch pomocí možnosti Plocha:

  1. Klikněte postupně na položky Pevné objekty > Úpravy pevných objektů > Zaoblit hrany (nebo zapište FilletEdges).

  2. Zadejte možnost Plocha.

  3. Zadejte poloměr oblouku zaoblení.

  4. Zadejte možnost Plocha.

  5. Určete plochy, jejíž hrany chcete zaoblit.

    Software zaoblí všechny hrany určených ploch na základě zadaného poloměru.

    ex_solid_fillet_face

Přístup

Příkaz: FilletEdges

Nabídka: Pevné objekty > Úpravy pevných objektů > Zaoblit hrany

Pás karet: Domů > Úpravy těles > (Rozbalovací nabídka) Zaoblit hrany
