Rozdělení objektů mezi dvěma body¶

Příkaz Rozdělit umožňuje rozdělit jednu nebo více entit mezi dvěma body.

Pomocí příkazu Rozdělit můžete provést následující:

Vymazat část entity mezi dvěma body
Vytvořit mezeru mezi dvěma částmi entity a umístit tam text nebo symbol
Rozdělit více entit s použitím jiných entit jako řezacích nástrojů.

Použijte tento příkaz s čárami, kružnicemi, oblouky, mnohoúhelníky, elipsami, splajnami, nekonečnými čárami a polopřímkami, nelze však použít s komplexními čarami.

tip Než začnete používat příkaz, ujistěte se, že je ESnap zapnutý. Režimy EntitySnap jsou užitečné pro správný výběr bodu přerušení.

Použijte příkaz Split k vymazání části objektu mezi dvěma body. Příkaz Split můžete použít jako konstrukční nástroj nebo k vytvoření mezery mezi dvěma částmi objektu pro umístění textu nebo symbolu. Tento příkaz lze použít s čarami, kružnicemi, oblouky, křivkami, elipsami, spline, nekonečnými čarami a paprsky, ale nikoliv s bohatými čarami.

Vymazání části entity:

Klikněte na Změnit > Rozdělit (nebo zadejte příkaz Split).
V grafické ploše určete entitu.

Bod, na který klepnete, je umístění, kde chcete začít zlom.
Určete druhý bod pro určení části k odstranění.

Místo toho můžete zadat možnost První bod, chcete-li určit první bod explicitně. V takovém případě budete vyzváni k zadání druhého bodu.

Část mezi těmito dvěma body je vymazána.

Odříznutí jednoho konce entity:

Klikněte na Změnit > Rozdělit (nebo zadejte příkaz Split).
Klepněte na entitu v bodě, kde chcete mít nový koncový bod.
Klepněte na druhý bod za stávajícím koncovým bodem entity.

Entita je odříznuta v bodě, ve kterém klepněte na entitu.

Rozdělení entity na dvě entity:

Klikněte na Změnit > Rozdělit (nebo zadejte příkaz Split).
Klepněte na entitu v bodě, kde entitu rozdělit.
Zadejte @ pro opakování počátečního bodu.

Entita se rozdělí na dva díly bez smazání její části. Tato metoda je užitečná, pokud chcete rozdělit entitu v místě, kde protíná jinou entitu.

Poznámka: Panel nástrojů Změnit obsahuje ikonu |rozdělit| , která umožňuje rozdělit entitu v jednom bodě na dvě entity zadáním jediného bodu rozdělení.

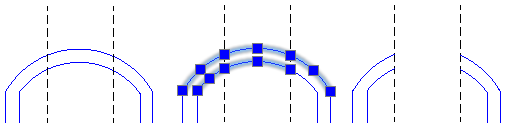

Chcete-li rozdělit více entit:

Klikněte na Změnit > Rozdělit (nebo zadejte příkaz Split).
Vyberte možnost Více.
V grafické ploše vyberte entity, které chcete rozdělit, a stiskněte Enter.
Určete jednu nebo více dělicích entit a stiskněte Enter.

Entity se rozdělí v průsečíku s dělicími entitami.

Poznámka: Části původních entit nejsou odstraněny automaticky. V případě potřeby je odstraňte ručně.
