Modifier les RLignes à l’aide des commandes de modification courantes

Les RLignes se composent de 2 à 16 entités linéaires parallèles créées en tant qu’objet unique.

Vous pouvez modifier les RLignes :

  • A l’aide des commandes d’édition courantes, telles que Ajuster, Prolonger et AjustementIntelligent

  • A l’aide de la commande d’édition RLigne EditRLigne

  • A l’aide de StylesRLigne

Les options d’édition de RLigne sont les suivantes :

  • Ajouter ou supprimer des sommets

  • Modifier des joints d’angle

  • Modifier le style d’intersection

  • Fractionner et joindre

Couper et étendre les RichLines

Vous pouvez raccourcir ou prolonger des RLignes pour qu’elles rejoignent les arêtes d’autres entités.

Lors de l’ajustement de RLignes, l’entité d’arête de coupe doit croiser toutes les lignes de la RLigne. S’il ne le fait pas, la commande est sans effet.

Exemple :

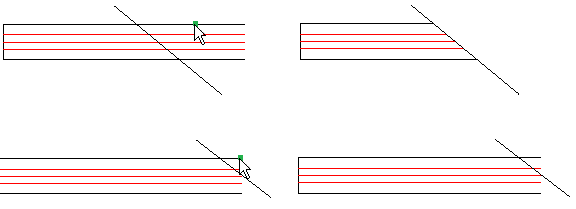

Couper une RichLine

ex_trim_richlines_01

Les sélections du pointeur sont affichées sur la gauche. Le résultat est sur la droite.

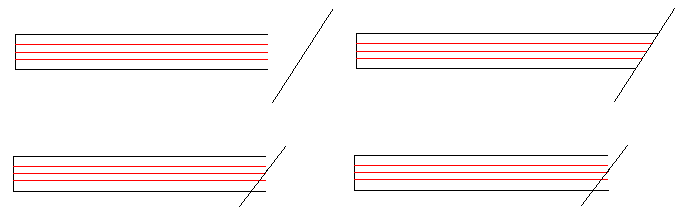

Lors du prolongement de RLignes, l’arête d’extrémité ne doit pas croiser les lignes de la RLigne. Sinon, la commande est sans effet.

Exemple :

ex_extend_richlines_01

Couper les RichLines au niveau des RichLines

Vous pouvez raccourcir des RLignes en utilisant un RLigne comme arête de coupe. La commande ajuste la RLigne au niveau de la première ligne croisant la RLigne utilisée comme arête de coupe.

Les options suivantes sont disponibles pour les intersections :

  • Fermé

  • Ouvrir

  • Fusionné

|astuce| Vous pouvez utiliser la commande Trim pour nettoyer les intersections croisées des RichLines.

Exemple :

RichLines intersectantes

ex_richlines_cross

Fermé

Accès

Fusionné

ex_trim_closed

ex_trim_open

ex_trim_merged

Extension des RichLines aux RichLines

Vous pouvez utiliser la commande Prolonger pour étendre les RLignes jusqu’à une autre RLigne. La commande étend la RLigne jusqu’à la première ligne croisant la RLigne utilisée comme arête de limite.

Les options suivantes sont disponibles pour les intersections :

  • Fermé

  • Ouvrir

  • Fusionné

Exemple :

Ligne riche à prolonger jusqu’à une autre ligne riche comme arête de contour

ex_richlines_extend

Fermé

Accès

Fusionné

ex_trim_closed

ex_trim_open

ex_trim_merged

Rogner et étendre des RichLines à l’aide de PowerTrim

Vous pouvez raccourcir ou prolonger des RLignes pour qu’elles rejoignent les arêtes d’autres entités à l’aide de la commande AjustementIntelligent.

Lors de l’ajustement de RLignes à l’aide de la commande AjustementIntelligent, le tracé doit croiser toutes les lignes de la RLigne. S’il ne le fait pas, la commande est sans effet.

Lorsque l’on ajuste des entités en utilisant une RLigne comme arête de coupe, la commande ajuste les entités au niveau de la première ligne croisant la RLigne utilisée comme arête de coupe.

Lorsque l’on ajuste des RLignes en utilisant des RLignes comme arêtes de coupe, les options d’intersection suivantes sont disponibles :

  • Fermé

  • Ouvrir

  • Fusionné
