Définir des options supplémentaires de hachures et de remplissages dégradés¶

Lorsque vous définissez des contours de hachures via la définition de points internes, la commande détecte les entités qui forment le contour. Dans ce cas, d’autres options vous permettent de contrôler la détection automatique des contours.

Vous pouvez effectuer les opérations suivantes :

détecter ou ignorer les contours internes fermés ;
conserver ou supprimer le contour initial fermé utilisé lors de la création des hachures ;
Spécifiez une tolérance d’écart pour les limites de hachures avec des écarts
spécifier l’ensemble d’entités à analyser pour la détection du contour.

(Facultatif) Utilisez les options Origine et Transparence pour améliorer l’affichage des entités hachurées.

Pour détecter ou ignorer les contours internes fermés :

Sur le panneau Placement, dans Affichage, spécifiez un style d’affichage de hachures pour détecter les contours fermés internes.
- Externe |hachure_externe| . Crée des motifs de hachures dans les aires les plus éloignées uniquement.
- Normal. Creates hatch pattern between alternate areas, starting with the outermost area (default).
- Ignore. Ignores the internal structure and hatches the entire area. Hatch lines pass through text, block attributes, and 2D solids.

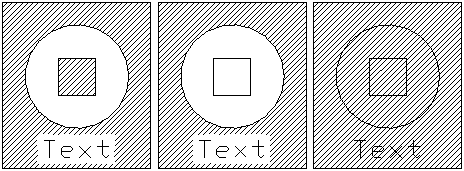

Le diagramme suivant illustre les styles Interne/externe, Externe et Ignorer.

hatch_styles

Pour conserver le contour utilisé lorsque le hachurage a été créé :

Sélectionnez un paramètre d”Origine par défaut. Dans le panneau Placement, sous Origine, sélectionnez un paramètre d’origine par défaut :
- Utiliser actuel. Utilise le point d’origine des hachures spécifié dans la commande Hachures active.
- Utiliser la source. Utilise l’origine des hachures existantes.

Pour créer des hachures pour les contours présentant des vides :

Optionnellement, vous pouvez conserver le contour fermé initial normalement supprimé lors de la création d’une hachure.

Sur le panneau Mode :

Dans Préservation des contours, sélectionnez si le contour de la limite est créé en tant que Polyligne ou Région.

Pour spécifier l’ensemble d’entités pour la détection du contour :

S’il existe des écarts entre les entités sélectionnées pour une définition de contour, la commande ne crée pas les hachures. Des cercles rouges apparaissent aux extrémités proches de l’écart et un message s’affiche. Cependant, vous pouvez définir une tolérance d’écart afin que, lors de la création des hachures, les écarts égaux ou inférieurs à la valeur spécifiée soient ignorés. La commande considère les contours comme fermés et crée les hachures. Si l’écart est supérieur à la valeur de tolérance spécifiée, le message vous informe que les hachures ne peuvent pas être créées.

tip Vous ne pouvez pas sélectionner ni manipuler les cercles rouges. Utilisez Rebuild ou RebuildAll si vous n’avez plus besoin qu’ils soient affichés.
