角度の上書きのロック¶
線の作成時および修正時に、指定された角度の上書きによって定義された方向にカーソルの移動を制限できます。
角度のオーバーライドを指定するには、< と入力し、その後に角度の値を入力します。
別の線に対し指定された角度で線を作成するには、既存の線にCCSを位置合わせします。

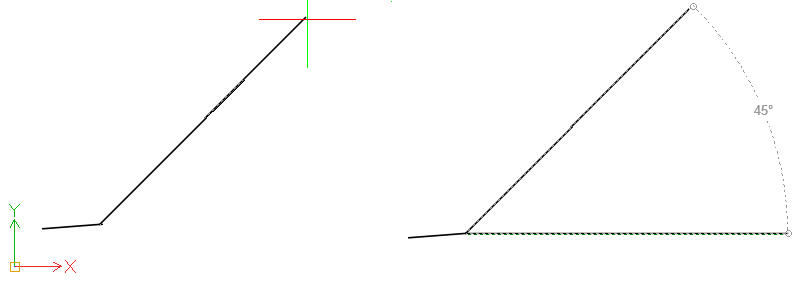

例:
線分に対して45°のオーバーライド角度を指定するには、**<45**と入力します。
指定した角度で線を作成するには：
既存の線にCCSを位置合わせすることで、別の線に対して指定した角度で線を作成できます。
点の入力が必要なコマンド、たとえば Line または PolyLine コマンド等を実行します。
最初の点を指定してください。
次の点を指定するよう求められたら、角度オーバーライドを指定します。例えば、< 45 と入力します。
注: 指定された上書き角度は、2点目を指定する場合にのみ効果があります。
カーソルを移動して方向を指示します。
カーソルは指定された角度方向にロックされ、スナップ、直交モード、および極スナップを上書きします。
線上の点をクリックするか、線の長さを指定します。
