穴に中心十字を配置する

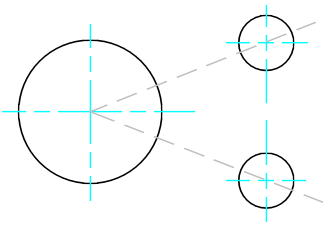

AM_CenCrInHole コマンドを使用して、既存の穴に中心線十字を配置します。中心線十字のサイズは、各穴の直径に合わせて自動的に調整されます。

穴に中心線クロスを配置するには：

1. 次のいずれかを実行します。

   • リボンで、ホーム > 中心線 > 中心線 > 穴の中心線クロス をクリックします。

   • **AM_CenCrInHole**と入力します。

2. グラフィックス領域で、中心線十字を追加したい穴の輪郭をクリックします。

3. Enter キーを押します。

アクセス

リボン: ホーム > 中心線 > 中心線 > 穴の中心十字線

コマンド: AM_CenCrInHole
