プレート上の中心線十字の作成¶

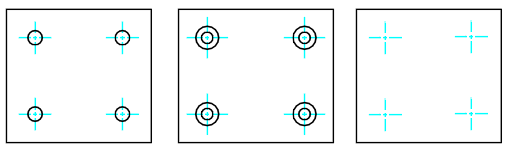

プレートを表す閉じた輪郭のすべてのコーナーに穴と中心線の十字を配置するには、**AM_CenCrPlate**コマンドを使用します。
輪郭から指定された距離に、輪郭の内側または輪郭の外側に中心線クロスを配置できます。
既定では、穴は円付きの中心マークとして表示されます。オプションで、中心マークのみを配置できます。
プレート上に中心線十字を作成するには：
開始する前に、穴と中心線十字を配置する対象となるエンティティが存在し、正しいことを確認してください。
次のいずれかを実行します。
リボンで、ホーム > 中心線 > 中心線 > プレート上の中心線十字 をクリックします。
AM_CenCrPlate と入力します。
クロス中心のオフセット距離を入力し、Enter を押します。
グラフィックス領域でエンティティを指定します。
輪郭の内側または外側をクリックして、中心線の十字を配置する位置を指定します。
中心線十字のみを作成するには、「穴なし」オプションを指定します。
中心線の十字線の直径を指定します。
プレート上の穴に中心マークを作成するには：
次のいずれかを実行します。
リボンで、ホーム > 中心線 > 中心線 > プレート上の中心線十字 をクリックします。
AM_CenCrPlate と入力します。
クロス中心のオフセット距離を入力し、Enter を押します。
グラフィックス領域でエンティティを指定します。
輪郭の内側または外側をクリックして、中心線の十字を配置する位置を指定します。
穴を表す円の直径の値を入力してください。
または、グラフィック領域で2点を指定して直径を定義することもできます。
一度に複数の同心円を作成するには、| で区切られた一連の直径値を指定します。Enter キーを押します。
アクセス
リボン: ホーム > 中心線 > 中心線 > プレート上の中心線十字
コマンド: AM_CenCrPlate
