Wymiarowanie elementów BIM¶

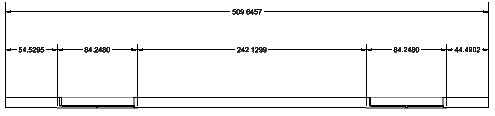

Łańcuchy wymiarowe automatycznie wykrywają odpowiednie punkty wymiarowe na obiektach BIM.
Należy użyć polecenia BIMDimensionChain, aby tworzyć łańcuchy wymiarowe dla elementów BIM. Polecenie automatycznie wykrywa odpowiednie punkty do zwymiarowania elementów BIM.
Opcjonalnie można automatycznie grupować wymiary w łańcuchu, aby wyraźnie wyświetlać wymiary otworów i segmentów ścian.
Polecenie stosuje standardowe wymiarowanie i tolerancję określoną w kategorii Ustawienia BIM, w oknie dialogowym Opcje.
Aby utworzyć łańcuch wymiarowy, należy:
Wykonać jedną z poniższych czynności:
Na wstążce kliknąć BIM > Adnotuj > Łańcuch wymiarowy
.
W menu kliknąć BIM > Wymiar > Łańcuch wymiarowy.
Wpisać BIMDimensionChain.
Określić w obszarze graficznym elementy BIM, które mają zostać zwymiarowane i nacisnąć klawisz Enter.
Określić odpowiednie wyrównanie:
Poziomy
Pionowy
Wyrównany
W obszarze graficznym określić położenie łańcucha wymiarowego.
Aby automatycznie zwymiarować ściany zewnętrzne:
Wykonać jedną z poniższych czynności:
Na wstążce kliknąć BIM > Adnotuj > Usuń punkty
.
W menu kliknąć BIM > Wymiar > Edycja wymiaru > Usuń punkt.
Wpisz BIMDimensionEdit i określ opcję Ścian zewnętrznych.

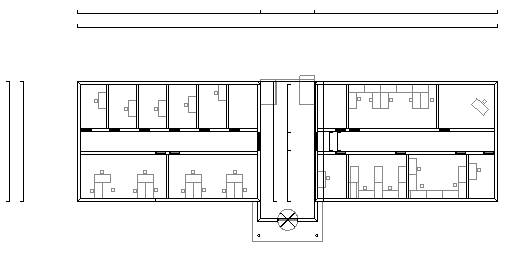

Wymiary ścian zewnętrznych pojawiają się w obszarze graficznym. Łańcuchy wymiarowe mierzą długość każdej ściany i uwzględniają istniejące przerwy. Przesunięcie myszy zmienia położenie łańcucha wymiarowego względem ścian.
Wykonać jedną z poniższych czynności:
Kliknij punkt, aby określić położenie łańcucha wymiarowego.
- lub -
Określ odległość łańcuchową do umieszczania łańcucha wymiarowego:
1.5Odległości
2 Odległości
Odległości 3D
4Odległości
5 Odległości
Dostęp
Polecenie: BIMDimensionChain
Menu: BIM > Wymiar > Łańcuch wymiarowy
Wstążka: BIM > Adnotuj > Łańcuch wymiarowy
