Stosowanie czynności przenoszenia

Aktywatory funkcji edycyjnej Przenieś pozwalają na przenoszenie wybranego zestawu obiektów bloku, z zastosowaniem określonej odległości oraz podanej wartości kąta.

W celu przypisania aktywatora przenoszenia do definicji bloku parametrycznego, należy przypisać definiowany aktywator do wybranego modyfikatora, oraz powiązać z zestawem zaznaczonych obiektów tworzących blok.

Możesz zastosować czynność Przesuń do następujących elementów:

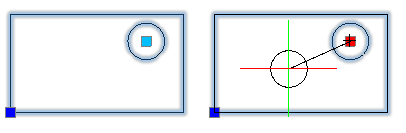

  • Punktowy: Przenosi zaznaczone obiekty w dowolnym kierunku.

    Przypisany modyfikator punktowy określa położenie uchwytu obiektowego z funkcją przenoszenia, znajdującego się w bloku umieszczonym w rysunku.

    ex_custblock_action_move_01 ex_custblock_action_move_02

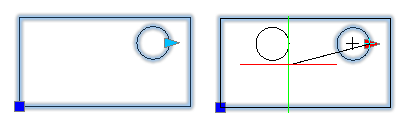

  • Liniowy: Przenosi zaznaczone obiekty tylko w kierunku określonym przez modyfikator liniowy.

    Przypisany modyfikator liniowy określa liczbę uchwytów obiektowych z funkcją przenoszenia, a także określa ich położenie w bloku umieszczonym w rysunku.

    ex_custblock_action_move_03 ex_custblock_action_move_04

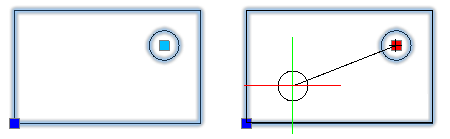

  • Biegunowy: Przenosi zaznaczone obiekty w dowolnym kierunku.

    ex_custblock_action_move_05 ex_custblock_action_move_06

  • XY: Przenosi zaznaczone obiekty w kierunkach głównych X, Y, albo XY, zdefiniowanych przez modyfikator XY.

    Przypisany modyfikator XY określa liczbę uchwytów obiektowych z funkcją przenoszenia, a także ustala ich położenie w bloku umieszczonym w rysunku.

W celu przypisania aktywatora przenoszenia do definicji bloku parametrycznego należy:

  1. W edytorze bloków parametrycznych, wpisać w linii poleceń PrzypiszAktywatorBP (CBActivityTool)

  2. Wybrać opcję Przenieś.

  3. W obszarze graficznym wskaż jeden z następujących elementów do powiązania z czynnością:

    • Punkt (Point)

    • Liniowy

    • Biegunowy

    • XY

  4. Określić punkt główny modyfikatora, do którego ma zostać przypisany aktywator przeniesienia.

  5. Wskazać obiekty, które mają zostać powiązane z aktywatorem, oraz nacisnąć Enter.

    Ikona aktywności wyświetla się na określonym elemencie.
