Stosowanie czynności obrotu

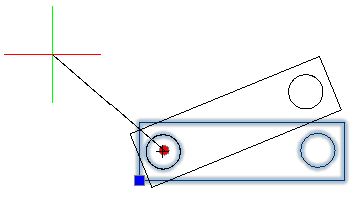

Użyj funkcji Obróć, aby obrócić elementy ze zbioru zaznaczenia.

Aktywator obrotu może zostać przypisany tylko do modyfikatorów obrotowych.

Uwaga: Podczas definiowania bloku można wybrać dowolny punkt jako punkt bazowy obrotu.

Obróć Punkt bazowy Aktywności

Położenie punktu bazowego sterującego działaniem aktywatora obrotu może zostać dopasowane do lokalizacji punktu głównego modyfikatora obrotu, albo określone niezależnie od niego, lecz w odniesieniu do innych elementów wchodzących w skład bloku parametrycznego.

Właściwość Typ bazowy określa typ punktu bazowego:

• Zależny: Powoduje zespolenie punktu bazowego aktywatora obrotu z punktem głównym modyfikatora obrotowego. Podczas wykonywania modyfikacji, wszystkie elementy wchodzące w skład powiązanego zbioru wskazań zostają obrócone wokół punktu głównego modyfikatora obrotowego. Zmiana położenia punktu głównego modyfikatora obrotowego powoduje jednocześnie przeniesienie punktu bazowego aktywatora obrotu. Zależny punkt bazowy nie posiada własnego uchwytu obiektowego.

• Niezależny. Umożliwia określenie niezależnego punktu bazowego poprzez wskazanie stałej lokalizacji w odnośniku CustomBlock. Użyj punktu uchwytu, aby zmienić położenie punktu bazowego.

Przykład:

Poniższy blok odwzorowuje stół z sześcioma krzesłami. W definicji tego bloku został umieszczony modyfikator obrotowy z przypisanym aktywatorem obrotu. Punkt główny modyfikatora obrotowego został usytuowany w środku stołu.

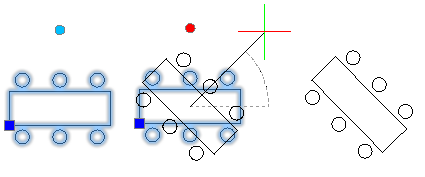

• W przypadku ustawienia punktu bazowego aktywatora na tryb Zależny, działanie aktywatora powoduje obrócenie elementów bloku dookoła środka stołu.

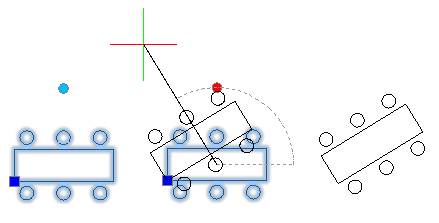

• W przypadku ustawienia punktu bazowego aktywatora na tryb Niezależny, położenie tego punktu zostaje określone w lewym dolnym narożniku stołu. Zmiana lokalizacji punktu bazowego powoduje, że zarówno stół jak i krzesła zostają obrócone dookoła lewego narożnika.



W celu przypisania aktywatora obrotowego do definicji bloku parametrycznego należy:

1. W edytorze bloków parametrycznych, wpisać w linii poleceń PrzypiszAktywatorBP (CBActivityTool)

2. Wybrać opcję Obrót.

3. W obszarze graficznym wskaż obracane elementy, aby powiązać je z aktywnością.

4. Wskazać obiekty, które mają zostać powiązane z aktywatorem, oraz nacisnąć Enter.

   Ikona aktywności wyświetla się na określonym elemencie.
