Modyfikowanie Linii Warstwowych za Pomocą Typowych Poleceń Edycji

Linie warstwowe składają się z od 2 do 16 równoległych elementów liniowych tworzonych jako jeden obiekt.

Możesz modyfikować Linie warstwowe:

  • Używając typowych poleceń edycji, takich jak Trim, Extend i Powertrim

  • Użycie polecenia edycji linii warstwowej EditRichLine

  • Używanie Stylów Linii Warstwowych

Opcje edycji linii warstwowej obejmują:

  • Dodaj i usuń wierzchołki

  • Edytuj połączenia narożne

  • Zmień styl skrzyżowania

  • Podziel i połącz

Przycinanie i wydłużanie RichLines

Możesz skracać lub wydłużać linie warstwowe, aby stykały się z krawędziami innych elementów.

Podczas przycinania Linii warstwowych, obiekt krawędzi tnącej musi przecinać wszystkie linie składowe Linii warstwowej. W przeciwnym razie polecenie nie ma żadnego efektu.

Przykład:

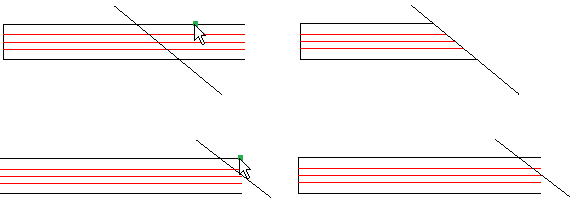

Przycinanie linii warstwowej

ex_trim_richlines_01

Po lewej stronie pokazano punkty wybrane wskaźnikiem. Po prawej stronie widoczny jest końcowy rezultat edycji.

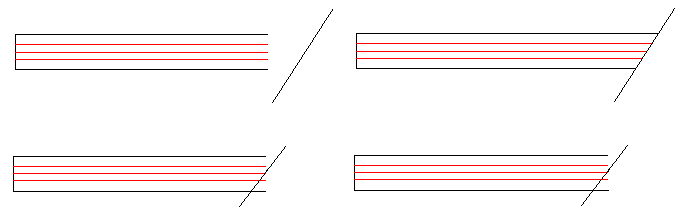

Podczas rozszerzania linii warstwowych, krawędź graniczna nie może przecinać linii warstwowych. W przeciwnym razie polecenie nie przyniesie żadnego efektu.

Przykład:

ex_extend_richlines_01

Przycinanie Linii Warstwowych na Liniach Warstwowych

Możesz skrócić linie warstwowe, używając linii warstwowej jako krawędzi tnącej. Polecenie przycina linię warstwową w miejscu pierwszej linii przecięcia z linią warstwową użytą jako krawędź tnąca.

Dostępne są następujące opcje przecięcia:

  • Zamknięte

  • Otwórz

  • Scalone

tip Możesz użyć polecenia Trim do uporządkowania skrzyżowań Linii Warstwowych.

Przykład:

Przecinające się linie warstwowe

ex_richlines_cross

Zamknięte

Otwórz

Złączone

ex_trim_closed

ex_trim_open

ex_trim_merged

Wydłużanie Linii warstwowych do Linii warstwowych

Możesz użyć polecenia Przedłuż, aby przedłużyć Linie warstwowe do spotkania z inną Linią warstwową. Polecenie przedłuża Linię warstwową do pierwszej przecinającej się linii Linii warstwowej użytej jako krawędź graniczna.

Dostępne są następujące opcje przecięcia:

  • Zamknięte

  • Otwórz

  • Scalone

Przykład:

Linia warstwowa do przedłużenia do innej Linii warstwowej jako krawędź graniczna

ex_richlines_extend

Zamknięte

Otwórz

Złączone

ex_trim_closed

ex_trim_open

ex_trim_merged

Przycinanie i Wydłużanie Linii Warstwowych za pomocą PowerTrim

Możesz skracać lub wydłużać Linie warstwowe, aby stykały się z krawędziami innych elementów za pomocą polecenia PowerTrim.

Podczas przycinania linii warstwowych za pomocą polecenia Powertrim, ścieżka musi przecinać wszystkie linie linii warstwowej. W przeciwnym razie polecenie nie ma zastosowania.

Podczas przycinania elementów, używając Linii warstwowej jako krawędzi tnącej, polecenie przycina elementy na pierwszej przecinającej się linii Linii warstwowej.

Podczas przycinania linii warstwowych, używając linii warstwowych jako krawędzi tnących, dostępne są następujące opcje przecięcia:

  • Zamknięte

  • Otwórz

  • Scalone
