Criar dimensões para entidades BIM

Correntes de cotas detectam automaticamente pontos de cota apropriados em entidades BIM.

Use o comando DimensõesdeCadeiaBIM para criar cadeias de dimensão para entidades BIM. O comando detecta automaticamente pontos de dimensão apropriados em entidades BIM.

Opcionalmente, você pode agrupar automaticamente as dimensões dentro de uma cadeia para exibir claramente as dimensões de abertura e segmentos de parede.

O comando usa o padrão de dimensão e a tolerância especificados na categoria Configurações BIM da caixa de diálogo Opções.

Para criar uma cadeia de dimensão:

  1. Siga um destes procedimentos:

    • Na faixa de opções, clique em BIM > Anotar > Cadeia de dimensão icon_bimdimensionedit_add_point .

    • No menu, clique em BIM > Dimensão > Cadeia de dimensão.

    • Digite DimensõesdeCadeiaBIM.

  2. Na área de gráficos, especifique as entidades BIM a serem dimensionadas e pressione Enter.

  3. Especifique o alinhamento adequado:

    • Horizontal

    • Vertical

    • Alinhado

  4. Na área de gráficos, especifique a posição da cadeia de dimensões.

ex_bim_dimchain

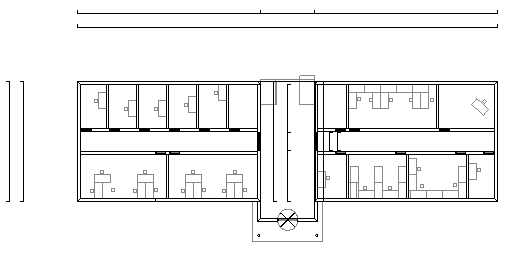

Para dimensionar automaticamente as paredes externas:

  1. Siga um destes procedimentos:

    • Na faixa de opções, clique em BIM > Anotar > Remover pontos icon_bimdimensionedit_rem_point .

    • No menu, clique em BIM > Dimensão > Editar dimensão > Remover ponto.

    • Digite BIMDimensionEdit e especifique a opção Exterior Walls.

    As dimensões das paredes exteriores aparecem na área gráfica. Cadeias de cotas medem o comprimento de cada parede e levam em conta as quebras existentes. Movimentar o mouse altera a posição da cadeia de cotas em relação às paredes.

  2. Siga um destes procedimentos:

    • Clique em um ponto para especificar a posição da cadeia de dimensões.

      - ou -

    • Especifique o número de distâncias em cadeia para posicionar a cadeia de cotas:

      • 1.5Distâncias

      • 2Distâncias

      • 3Distâncias

      • 4Distâncias

      • 5Distâncias

ex_bim_dimchain_exterior

Acesso

Comando: DimensõesdeCadeiaBIM

Menu: BIM > Dimensão > Cadeia de dimensão

Faixa de opções: BIM > Anotar > Cadeia de dimensão
