Modificar dimensões existentes para entidades BIM

Existem os seguintes métodos para modificar as dimensões das entidades BIM:

• Usar pontos de aderência

• Usar a paleta de Propriedades

• Usar o comando EditarDimensõesBIM

Use o comando EditarDimensõesBIM para modificar as cadeias de dimensões existentes.

O comando permite:

• Adicionar pontos de dimensão à linha de dimensão

• Excluir pontos de dimensão da linha de dimensão

• Dimensionar automaticamente entidades BIM adicionais dentro da mesma cadeia de dimensão

• Atualizar automaticamente a cadeia de dimensão quando uma entidade BIM é removida

As ferramentas especializadas para modificar dimensões estão agrupadas no painel Anotar da guia da faixa de opções BIM.

Para adicionar pontos de dimensão a uma linha de dimensão:

1. Siga um destes procedimentos:

   • Na faixa de opções, clique em BIM > Anotar > Adicionar ponto .

   • No menu, clique em BIM > Dimensão > Editar dimensão > Adicionar ponto.

   • Digite EditarDimensãoBIM e especifique a opção Adicionar pontos.

2. Na área de gráficos, especifique a chave de dimensão a ser modificada.

3. Na área de gráficos, especifique os pontos a dimensionar e pressione Enter.

4. Especifique o índice da linha de dimensão e pressione Enter. 0 significa a primeira linha de dimensão da cadeia.

Para excluir um ponto de dimensão de uma cadeia de dimensão:

1. Siga um destes procedimentos:

   • Na faixa de opções, clique em BIM > Anotar > Remover pontos .

   • No menu, clique em BIM > Dimensão > Editar dimensão > Remover ponto.

   • Digite EditarDimensãoBIM e especifique a opção Remover pontos.

2. Na área de gráficos, especifique a cadeia de dimensão a partir da qual remover pontos de dimensão.

3. No modelo BIM, especifique o ponto a ser removido.

   Nota: Certifique-se de especificar apenas pontos correspondentes às linhas de extensão da cadeia de dimensão.

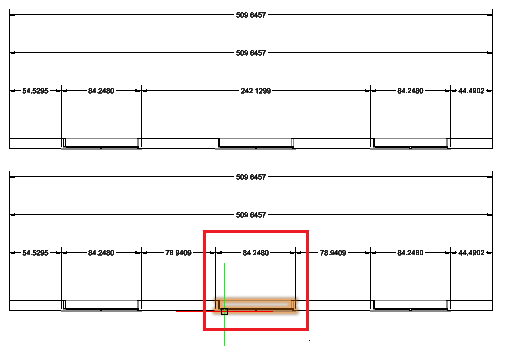

Para dimensionar entidades BIM adicionais dentro de uma cadeia de dimensão especificada:

1. Siga um destes procedimentos:

   • Na faixa de opções, clique em BIM > Anotar > Adicionar entidade .

   • No menu, clique em BIM > dimensão > Editar dimensão > Adicionar entidade.

   • Digite EditarDimensãoBIM e especifique a opção Adicionar entidade.

2. Na área de gráficos, especifique a chave de dimensão a ser modificada.

3. Especifique o as entidades de BIM para dimensionar e pressione Enter.

   Os pontos de dimensão correspondentes são adicionados à cadeia de dimensão.

   Por exemplo, você pode especificar uma janela para considerá-la na cadeia de dimensão.

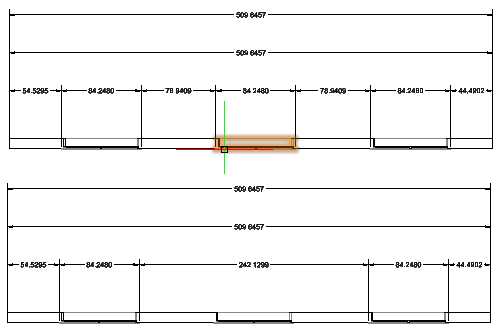

Para remover uma entidade BIM de uma cadeia de dimensão especificada:

1. Siga um destes procedimentos:

   • Na faixa de opções, clique em BIM > Anotar > Remover entidade .

   • No menu, clique em BIM > Dimensão > Editar dimensão > Remover entidade.

   • Digite EditarDimensãoBIM e especifique a opção Remover entidade.

2. Na área de gráficos, especifique a cadeia de dimensão a partir da qual remover entidades BIM.

3. Especifique as entidades BIM a serem destacadas e pressione Enter.

   Os pontos de dimensão pertencentes às entidades BIM especificadas são removidos da cadeia de dimensão.



Acesso

Comando: EditarDimensãoBIM

Menu: BIM > Dimensão > Editar dimensão
