Uso de atividades

As atividades são associadas aos elementos e definem como as entidades da definição de CustomBlock mudam quando você manipula a referência de CustomBlock no desenho.

Ao adicionar uma atividade a uma definição de CustomBlock, você precisa especificar o seguinte:

• O elemento ao qual você deseja aplicar a atividade

  Nota: Você pode aplicar atividades apenas a elementos. Você não pode aplicar atividades a entidades de CustomBlock.

• Um ponto principal no elemento especificado

  Um ponto principal permite manipular a referência de bloco.

• Um conjunto de seleção

  Um conjunto de seleção consiste nas entidades que se movem ou mudam quando a atividade ocorre na referência de bloco.

As atividades exibem seu ícone mais este ícone de raio . Clicar no ícone de atividade exibe o conjunto de seleção.

Os elementos que não têm atividades associadas exibem este ícone . Clicar duas vezes no ícone de aviso exibe as atividades que você pode associar ao elemento.

Use o comando CBActivityIcon para exibir ou ocultar os ícones de atividade no Editor de Blocos. Veja Ativando e Desativando Ícones de Atividade.

Você pode aplicar várias atividades a um elemento. O software agrupa todas as atividades em uma barra de ferramentas de Atividade.

Passar o cursor do mouse sobre um ícone de atividade destaca o seguinte:

• O elemento relacionado

• O ponto de alça de elemento que permite executar a atividade

• A estrutura de alongamento (somente para atividades de alongamento). Em uma referência de bloco, mover o ponto da garra afeta apenas as entidades da estrutura de alongamento.

Nota: O ícone de atividade não aparece na referência de bloco.

Exemplo:

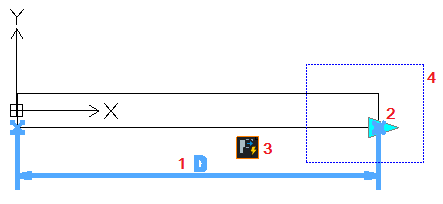

Passar o mouse sobre uma atividade de Alongamento realça o seguinte:

Linear element Element grip point that lets you perform the activity Activity icon (in this example, Stretch) Esticar quadro

O software agrupa atividades de acordo com os elementos que podem usá-las.

Atividades do Editor de blocos e elementos associados:

Atividade	Ícone	Transformação	Elementos disponíveis
Mover		Aplica tradução	Ponto, Linear, Polar, XY
Escala		Aplica o dimensionamento	Linear, Polar, XY
Alongar		Alonga entidades usando pontos de alongamento a partir da área especificada	Ponto, Linear, Polar, XY
Alongamento polar		Aplica o alongamento e a rotação	Polar
Girar		Aplica a rotação	Rotação
Espelhar		Aplica a transformação de espelho	Espelhar
Padrão		Cria entidades em todas as direções do elemento com o offset especificado. Para um elemento XY, o padrão usa as direções X e Y.	Linear, Polar, XY
Tabela		Aplica o valor definido a outros elementos	Tabela
