Создание меток объектов BIM¶
Используйте команду BIMLabel, чтобы создать для объектов BIM на чертеже BIM метки, содержащие подробную информацию.
Программное обеспечение предоставляет библиотеку меток, которая содержит набор предопределенных меток для каждой категории объектов BIM. Кроме того, можно определить пользовательские метки, которые можно применять для отображения дополнительных свойств объектов BIM.
Метки остаются связанными с объектами BIM и обновляются автоматически при изменении модели BIM.
Команда позволяет:
Создать метку для одного или нескольких указанных объектов BIM
Создать метки для объектов BIM по категориям
Дополнительные специализированные инструменты позволяют маркировать следующие объекты BIM по отдельности или одновременно:
Двери
Окна
Стены
Специализированные инструменты для создания меток группируются во всплывающем меню на панели Примечание на вкладке ленты BIM.
Чтобы промаркировать указанные объекты BIM:
Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.
Изолируйте чертеж BIM, на котором необходимо промаркировать объекты BIM.
Выполните одно из следующих действий:
В ленте нажмите BIM > Примечание > Вставить метку.
В меню выберите BIM > Метка > Вставить метку.
Введите BIMLabel.
Укажите имя определения блока и нажмите Enter.
Примечание. Команда использует указанный блок для маркировки всех указанных объектов BIM независимо от их типа.
В графической области укажите объекты BIM для маркировки и нажмите Enter.
Все указанные объекты BIM будут промаркированы.
Чтобы промаркировать объекты BIM по категориям:
Изолируйте чертеж BIM, на котором необходимо промаркировать объекты BIM.
Выполните одно из следующих действий:
В ленте нажмите BIM > Примечание > Вставить метку.
В меню выберите BIM > Метка > Вставить метку.
Введите BIMLabel.
Укажите определение блока.
Укажите параметр Категория.
Укажите категорию объектов BIM, которые необходимо промаркировать:
Введите имя категории и нажмите Enter.
или -
Укажите параметр ? для вывода списка доступных категорий в окне команд.
В графической области укажите набор объектов BIM.
Маркируются только объекты BIM указанной категории.
Примечание. Если категория не указана, команда будет использовать одну и ту же метку для всех выбранных объектов BIM.
Маркировка объектов окна
Используйте метки окон для нумерации объектов окон в файле .dwg.
Можно промаркировать все объекты окон на чертеже BIM или в наборе указанных объектов окон. Набор может включать различные объекты BIM. Будут отмечены только объекты окон.
Чтобы маркировать указанные окна:
Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.
Изолируйте чертеж BIM, на котором необходимо промаркировать объекты BIM.
Дополнительно укажите метку по умолчанию для объектов окон:
На палитре Библиотека меток BIM нажмите правой кнопкой на метку в категории Окна и выберите Установить по умолчанию для окон.
Выполните одно из следующих действий:
В ленте нажмите BIM > Примечание > Пометить окна.
В меню выберите BIM > Метка > Пометить окна.
Введите BIMLabel.
Если метка по умолчанию не указана, укажите определение блока.
В графической области выберите окна для маркирования и нажмите Enter.
Примечание. Набор может включать любой объект BIM. Будут отмечены только объекты окон.
Чтобы добавить метки для всех окон на чертеже BIM, выполните следующие действия.
Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.
Изолируйте чертеж BIM, на котором необходимо промаркировать объекты BIM.
Дополнительно укажите метку по умолчанию для объектов окон:
На палитре Библиотека меток BIM нажмите правой кнопкой на метку в категории Окна и выберите Установить по умолчанию для окон.
Выполните одно из следующих действий:
В ленте нажмите BIM > Примечание > Пометить все окна.
В меню выберите BIM > Метка > Пометить все окна.
Если метка по умолчанию не указана, укажите определение блока.
Все объекты окон на чертеже будут промаркированы.
Маркировка объектов дверей
Используйте метки дверей для нумерации объектов дверей в файле .dwg.
Можно промаркировать все объекты дверей на чертеже BIM или в наборе указанных объектов дверей. Набор может включать различные объекты BIM. Будут отмечены только объекты дверей.
Чтобы маркировать указанные двери:
Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.
Изолируйте чертеж BIM, на котором необходимо промаркировать объекты BIM.
Дополнительно укажите метку по умолчанию для объектов дверей:
На палитре Библиотека меток BIM нажмите правой кнопкой на метку в категории Двери и выберите Установить по умолчанию для дверей.
Выполните одно из следующих действий:
В ленте нажмите BIM > Примечание > Пометить двери.
В меню выберите BIM > Метка > Пометить двери.
Если метка по умолчанию не указана, укажите определение блока.

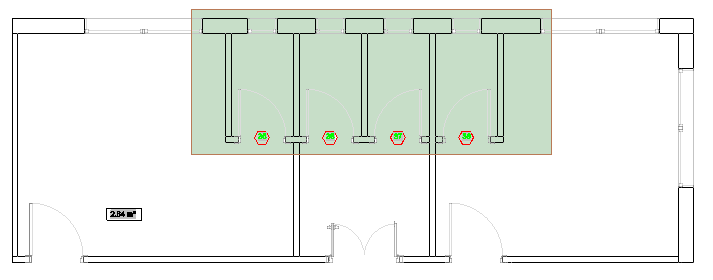

В графической области укажите объекты дверей для маркировки и нажмите Enter.
Примечание. Набор может включать различные объекты BIM. Будут отмечены только объекты дверей.
Чтобы добавить метки для всех дверей на чертеже BIM, выполните следующие действия.
Примечание. Перед началом убедитесь, что блок, который необходимо использовать в качестве метки, существует.
Изолируйте чертеж BIM, на котором необходимо промаркировать объекты BIM.
Дополнительно укажите метку по умолчанию для объектов дверей:
На палитре Библиотека меток BIM нажмите правой кнопкой на метку в категории Двери и выберите Установить по умолчанию для дверей.
Выполните одно из следующих действий:
В ленте нажмите BIM > Примечание > Пометить все двери.
В меню выберите BIM > Метка > Пометить все двери.
Введите BIMLabel и укажите категорию Двери.
Если метка по умолчанию не указана, укажите определение блока.

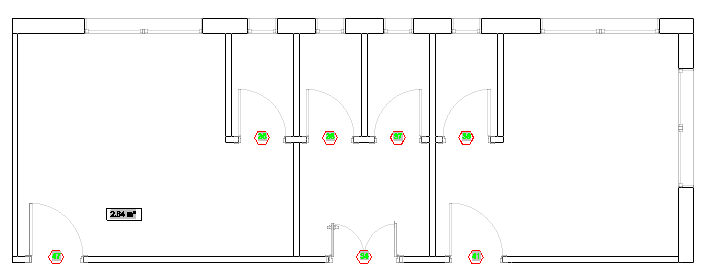

Все объекты дверей на чертеже будут промаркированы.
Доступ
Команда: BIMLabel
Лента: BIM > Примечание > Вставить метку
