定義層級

使用 BIMLevels 指令定義垂直視圖的層級，例如立面與剖面。

在 BIM 工程圖中，層級指示樓層、地基和建物屋頂高度的輔助元素。

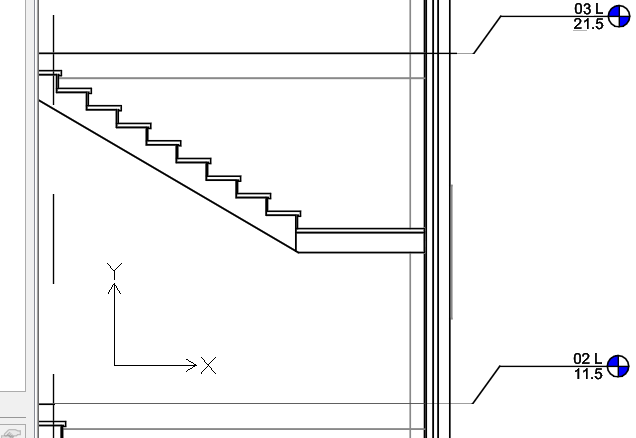

範例：

層級由以下元素組成：

1. 中心段

2. 開始區段

3. 結束區段

4. 符號 (泡泡)

若要定義層級：

注意：您只能在立面和垂直剖面中加入層級。

1. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 註記 > 層級。

   • 在功能表上，按一下 BIM > 層級。

   • 鍵入 BIMLevels。

2. 在繪圖區中，指定第一個點。

3. 水平移動游標並指定第二級點。

4. 在指令視窗中，鍵入層級的名稱並按 Enter 鍵。

5. 視需要重複步驟 2 至 4 以定義其他層級。

自訂層級

您可以使用**屬性**選單變更層級的外觀。

您可以執行下列操作：

• 隱藏水準線的線段。例如，中心線段。

• 顯示或隱藏層級符號

• 變更線條顏色、線粗和線型。例如，您可以使用不同的顏色來表示中心線段。

此外，您可以使用抓取點調整層級符號的位置。若層級符號重疊，抓取點可讓您偏移泡泡。

若要顯示或隱藏層級符號：

根據預設，層級符號會顯示在水準線的兩端。

1. 在繪圖區中，指定一個層級。

2. 在**屬性**選單的**顯示狀態**中，指定**是**或**否**來顯示或隱藏所需層級符號：

   • 符號 #1

   • 符號 #2

若要移動層級：

1. 在立面或垂直剖面中，選擇要移動的層級。

2. 按一下並將層級拖曳至新位置。

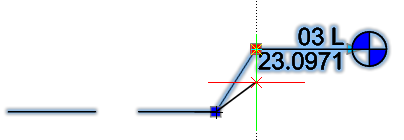

若要從符號偏移水準線：

1. 在立面或垂直剖面中，指定要修改的層級。

   已選擇層級並顯示抓取點。

2. 按一下並拖曳靠近層級符號的抓取點，將符號移動到所需位置。

存取方式

指令： BIMLevels

功能表：BIM > 層級

功能區：BIM > 註記 > 層級

相關主題

檢視 BIM 圖元屬性
