跨多個圖頁分割 BIM 工程圖

使用已從 BIM 模型產生之較大的 BIM 專案、剖面、平面或立面時，可能會太大而無法符合單一圖頁大小。此外，工程圖可能比圖頁大小大很多。

在此類情況下，可能的解決方案是將工程圖分割為矩形部分，並以合適的比例將每個部分顯示在單獨的圖頁上。列印後，比對列印的檢視排列會形成主要工程圖。

BIMSplitDrawing 指令可讓您將工程圖的指定區域分割為多個等距的裁剪排列。

您在主視圖中指定的裁剪圖塊會產生一組所謂的*從屬視圖*。從屬視圖提供主視圖中相應裁剪圖塊的精確複本。

在 **BIM 導覽**中，依存檢視會分組顯示在主要檢視下方。

從 **BIM 導覽**中，您可以執行下列操作：

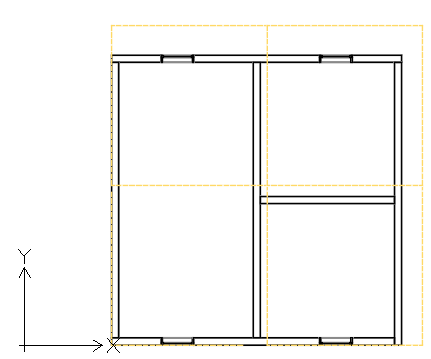

• 顯示每個從屬視圖的裁剪圖塊。在圖形區域中，相應的裁剪圖塊會以虛線顯示。

• 刪除依存檢視。您可以一次刪除全部依存檢視，也可以將其逐一刪除。

使用 BIM 模型的基本工作流程包括下列步驟：

1. 準備您要分割的視圖。

   加入所有必要資訊。規劃要分割的區域大小與裁剪排列的大小。排列大小應根據圖頁格式決定。例如，若要在 A3 圖頁上列印工程圖，裁剪排列應符合 A3 大小。

2. 定義要分割的區域。

   在主要工程圖上，指定兩個對角線角以定義矩形區域。

3. 定義裁剪圖塊

   定義對應於工程圖各部分的裁剪排列，以在依存檢視中顯示。您可以根據以下項目分割工程圖：

   • 根據範本 (可用的圖頁格式)

   • 根據定義的矩形區域

4. 建立用於放置從屬視圖的圖紙

5. 將每個依存檢視放在單獨的圖頁上。

將 BIM 工程圖分割為矩形裁剪排列：

在開始之前，請備份您要分割的工程圖。

1. 在 **BIM 導覽**中，選擇要分割的工程圖。

   注意：您無法分割已分割的工程圖。若要修改裁剪排列，請刪除所有依存檢視，然後再次分割工程圖。

2. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 工程圖 > 分割工程圖。

   • 在功能表上，按一下 BIM > 工程圖 > 分割工程圖。

   • 鍵入 BIMSplitDrawing。

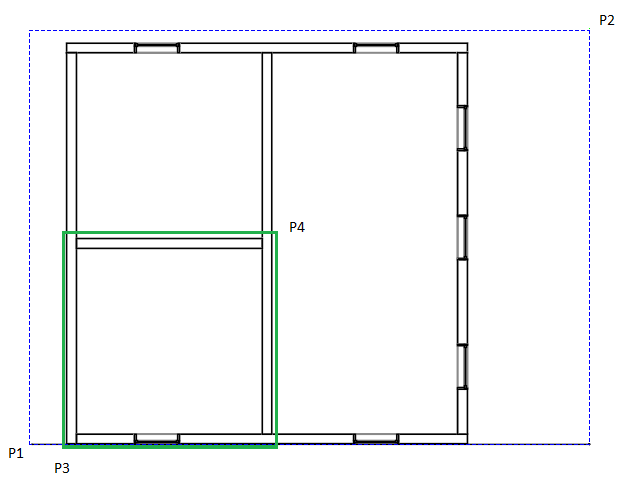

3. 在圖面中，指定要分割之工程圖區域的第一個角 (P1)。

4. 指定要分割之工程圖區域的對角 (P2)。

5. 指定排列的第一個角 (P3)。

6. 指定該方塊的對角 (P4)。

7. 指定要從其開始分割矩形工程圖區域的點。例如，P3。

8. 如有必要，請指定水平與垂直重疊。

存取方式

指令：BIMSplitDrawing

功能表：BIM > 工程圖 > 分割工程圖

功能區：BIM > 工程圖 > 分割工程圖
