從 BIM 模型產生工程圖¶
使用 BIMSection 指令從 BIM 模型自動產生下列工程圖：
計畫
章節
立面圖
詳情
每種工程圖類型都有特定的圖形顯示，且會顯示在 **BIM 導覽**的不同分支中。
所有工程圖類型是由工程圖體積修剪方塊所定義，其由定義工程圖切割平面的兩個點所指定，而第三個點則定義工程圖的檢視方向和體積深度。不存在或重疊於工程圖體積修剪方塊中的 BIM 圖元，會從工程圖中排除。
註解：
從相同 BIM 模型中產生的每個工程圖都會儲存在個別的 .dwg 檔案中。
如果 BIM 模型包含多個建物，每個建物都會有一組工程圖。您可以使用建物名稱或其索引編號來指定建物。
計畫
平面工程圖代表穿過 BIM 模型的水平切面。您可以產生樓層平面圖。
**BIM 導覽**會將 **BIM 導覽**中**工程圖**類別的**平面圖**分支中為平面圖分組。
章節
剖面工程圖代表穿過 BIM 模型的垂直切面。
**BIM 導覽**會將**剖面**分支中的剖面分組。
立面圖
立面工程圖代表建築物的垂直視圖。與剖面不同的是，立面工程圖不會穿過建築物取得切面。而是表示來自外部不同方向的 BIM 視圖。您可以產生北、南、東和西側的立面工程圖。
**BIM 導覽**會將**工程圖**類別中工程圖清單的**立面**分支中的立面分組。
詳情
詳細工程圖是較大比例的工程圖，提供工程圖特定部分的詳細表示。

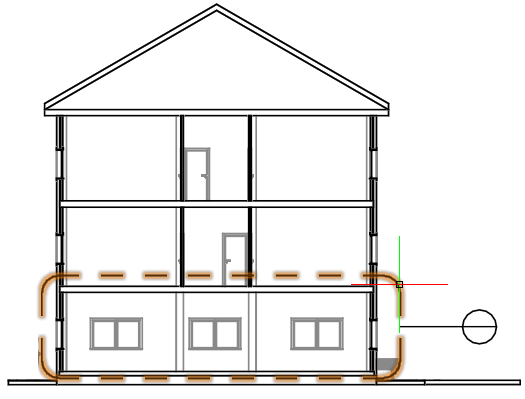

您可以根據父 BIM 工程圖產生細部，例如 BIM 剖面、立面和平面檢視。細部放大圖會顯示為邊界，父工程圖會有標註符號。當您在 BIM 工程圖中繪製詳細資料邊界後，應用程式會產生詳細工程圖。
**BIM 導覽**會將**工程圖**類別中工程圖清單的**詳細資料**分支中的詳細資料分組。

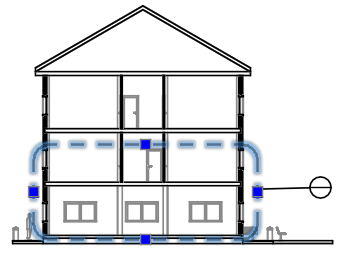

您可以隨時使用詳細資料邊界上的抓取點，調整詳細資料邊界的大小，以包含 BIM 工程圖的特定部分。此外，抓取點可讓您變更標註位置。
注意：修改詳細資料邊界的大小後，重新整理對應詳細工程圖。
如果您刪除詳細資料邊界，也會刪除對應的詳細工程圖。此外，如果刪除詳細工程圖，也會刪除對應邊界。
使用裁剪框
BIMSection 指令會產生具有指定寬度與深度的修剪方塊。前兩個點定義剖切平面位置和修剪方塊寬度，而第三個點則定義工程圖的視圖方向以及朝向檢視方向的深度。軟體會從 BIM 幾何範圍計算立面。
您可以隨時重新調整修剪方塊的大小，以納入 BIM 模型的特定部分，或使用工程圖修剪方塊上的抓取點變更剖切平面的位置。
注意：修改修剪方塊大小或剖切平面位置後，重新整理對應的工程圖。
如果刪除修剪方塊，對應的 BIM 工程圖也會一併刪除。此外，如果刪除 BIM 工程圖，也會刪除對應的修剪方塊。
您可以控制修剪方塊顯示。
若要顯示修剪方塊︰
在 **BIM 導覽**中的**工程圖**中選擇工程圖。
在調色盤底部，選擇**顯示修剪方塊**。
將游標移至剖切平面上 (BIM 模型中的綠色平面) 會顯示整個修剪方塊。
控制BIM實體在圖面中的顯示方式
當您以 BIM 模型為基礎產生工程圖時，軟體會自動產生一組特定的圖層，讓圖元可根據其在工程圖修剪方塊中相對於剖切平面的位置放置。每個圖層名稱都包含工程圖名稱作為圖層名稱字首，可讓您識別工程圖的各個圖層。
每個 BIM 工程圖都有**平面快照切割**和**平面快照向前**圖層：
平面快照切割。含有穿過工程圖切割平面的 BIM 圖元平面快照。
平面快照向前。包含超越切割平面之向前的 BIM 圖元。
您可以使用:ref:圖層管理員 <english_english_html_hlpid_adjust_layer>，根據 BIM 圖元在工程圖修剪方塊中相對於切割平面的位置，指定 BIM 圖元的不同呈現方式。此外，對於工程圖中的任何 BIM 圖元，:ref:`屬性 <english_english_html_hlpid_edit_properties>`選單可讓您變更剖面線。
範例：
平面快照切割 |
|
平面快照向前 |
|
若要從 BIM 模型產生平面：
在圖面中，設定適合的 2D 視圖。使用 Views 指令。
例如，顯示樓層的平面視圖。
執行下列動作之一：
在功能區上，按一下 BIM > 工程圖 > 平面。
鍵入 BIMSection 並指定**平面**選項。
在指令視窗中，指定平面的名稱並按 Enter 鍵。
平面會顯示於 **BIM 導覽**的**平面**分支中。
注意：按一下 BIM 導覽**中工程圖清單所列出工程圖右側的**隔離顯示
，即會在圖面中顯示工程圖。第二次按此按鈕可隱藏工程圖，並返回 3D 模型視圖。
若要從 BIM 模型產生剖面：
在圖面中，設定適合的 3D 視圖。使用 Views 指令。
執行下列動作之一：
在功能區上，按一下 BIM > 工程圖 > 剖面。
鍵入 BIMSection 並指定**剖面**選項。
剖面平面附著到指標。
注意：剖切平面與割面線垂直。
在圖面中，將剖切平面預覽移動到想要的位置，然後按一下即可指定割面線的起點 (P1)。
指定割面線的第二個點 (P2)。
指定修剪方塊深度 (P3) 的點或值。
在指令視窗中，指定剖面的名稱並按 Enter 鍵。
剖面會顯示在 **BIM 導覽**的**剖面**分支中。
注意：按一下 BIM 導覽**中工程圖清單所列出工程圖右側的**隔離顯示
，即會在圖面中顯示工程圖。第二次按此按鈕可隱藏工程圖，並返回 3D 模型視圖。
若要從 BIM 模型產生立面：
在圖面中，設定適合的 3D 視圖。使用 Views 指令。
執行下列動作之一：
在功能區上，按一下 BIM > 工程圖 > 立面。
鍵入 BIMSection 並指定**立面**選項。
剖面平面附著到指標。
在圖面中，將剖切平面預覽移動到想要的位置，然後按一下即可指定立面線的起點 (P1)。
指定立面線的第二個點 (P2)。
指定修剪方塊寬度 (P3) 的點或值。
在指令視窗中，指定立面的名稱並按 Enter 鍵。
立面會顯示在 **BIM 導覽**的**立面**分支中。
若要產生細部放大圖︰
在 **BIM 導覽**的**工程圖**中，連按兩下要產生細部的工程圖。
執行下列動作之一：
在功能區上，按一下 BIM > 工程圖 > 詳細資料。
鍵入 BIMSection 並指定**詳細資料**選項。
在圖形區域中，指定兩個點以定義要在詳圖視圖中表示的區域。
點擊一個點以指定引線標註位置。以繪製聚合線的相同方式繪製引線。
按 Enter 鍵。
指定比例。
在指令視窗中，指定細部的名稱並按下 Enter 鍵。
細部放大圖會顯示在**詳細資料**分支的 **BIM 導覽**中。
若要從建物產生工程圖：
在圖面中，設定適合的視圖。使用 Views 指令。
執行下列動作之一：
在功能區的 **BIM > 工程圖**面板上，選擇適用於產生工程圖的工具。
鍵入 BIMSection 並指定合適的選項：平面、剖面**或**立面。
指定**建物**選項
若要指定要產生工程圖的建物，請執行下列其中一項操作：
指定**建物索引**選項，然後按下 Enter 鍵。鍵入要產生工程圖之建物對應的索引編號，或指定 ? 選項以列出現有建物。
指定建物名稱，然後按下 Enter 鍵。
繪圖區顯示指定的建築。
執行與所選工具對應的步驟，以建立圖面。
此工程圖會顯示在 **BIM 導覽**中指定建物的對應分支中。建物名稱會顯示在工程圖中。
存取方式
指令：BIMSection
功能區：BIM > 工程圖 > 剖面
