Vytváření kót pro entity BIM

Řetězce kót automaticky detekují vhodné body kótování na BIM objektech.

Pomocí příkazu BIMDimensionChain vytvořte řetězy kót pro entity BIM. Příkaz automaticky detekuje příslušné kótovací body na entitách BIM.

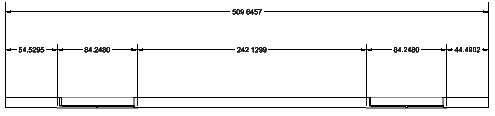

Volitelně můžete automaticky seskupit kóty do řetězu, aby bylo možné jasně zobrazit rozměry otvorů a segmentů stěn.

Příkaz používá normu kót a toleranci specifikované v kategorii Nastavení BIM dialogového okna Možnosti.

Postup vytvoření řetězu kót:

1. Proveďte jednu z následujících operací:

   • Na pásu karet klikněte na BIM > Popis > Řetěz kót .

   • V nabídce klikněte na BIM > Kóta > Řetěz kót.

   • Zadejte příkaz BIMDimensionChain.

2. V grafické ploše určete prvky BIM k vytvoření popisků a stiskněte klávesu Enter.

3. Určete vhodné zarovnání:

   • Vodorovná

   • Svislý

   • Zarovnaná

4. V grafické ploše určete polohu řetězu kót.

Pro automatické kótování vnějších stěn:

1. Proveďte jednu z následujících operací:

   • Na pásu karet klikněte na BIM > Popis > Odebrat body .

   • V nabídce klikněte na BIM > Kóta > Úprava kóty > Odebrat bod.

   • Zadejte BIMDimensionEdit a zvolte možnost Exterior Walls.

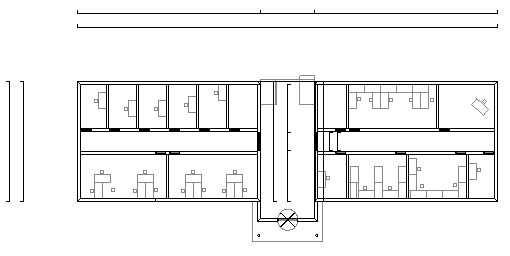

   Rozměry vnějších stěn se zobrazují v grafické oblasti. Řetězce kót měří délku každé stěny a zohledňují stávající přerušení. Pohyb myší mění polohu řetězce kót vzhledem ke stěnám.

2. Proveďte jednu z následujících operací:

   • Klikněte na bod pro určení pozice řetězce kót.

     – nebo –

   • Zadejte počet řetězových vzdáleností pro umístění řetězce kót:

     • 1.5Vzdálenosti

     • 2Vzdálenosti

     • 3Vzdálenosti

     • 4Distances

     • 5Vzdálenosti

Přístup

Příkaz: BIMDimensionChain

Nabídka: BIM > Kóta > Řetěz kót

Pás karet: BIM > Popis > Řetěz kót
