Úprava stávajících kót pro entity BIM

Pro úpravy kót entit BIM jsou k dispozici následující metody:

• Pomocí bodů uchopení

• Pomocí palety Vlastnosti.

• Pomocí příkazu BIMDimensionEdit

Pomocí příkazu BIMDimensionEdit lze upravit stávající řetězy kót.

Příkaz umožňuje:

• Přidejte kótovací body ke kótovací čáře

• Odstranit kótovací body z kótovací čáry

• Automaticky kótovat další entity BIM ve stejném řetězu kót

• Automaticky aktualizovat řetěz kót, když je odebrána entita BIM

Specializované nástroje pro úpravu kót jsou seskupeny na panelu Popis pásu karet BIM.

Postup přidání kótovacích bodů ke kótovací čáře:

1. Proveďte jednu z následujících operací:

   • Na pásu karet klikněte na BIM > Popis > Přidat bod .

   • V nabídce klikněte na BIM > Kóta > Úprava kóty > Přidat bod.

   • Napište příkaz BIMDimensionEdit a určete možnost Přidat body.

2. V grafické ploše určete řetěz kót, který chcete upravit.

3. V grafické ploše vyberte body pro kótu a stiskněte klávesu Enter.

4. Určete index kótovací čáry a stiskněte klávesu Enter. 0 znamená první kótovací čáru z řetězu.

Postup odstranění kótovacího bodu z řetězu kót:

1. Proveďte jednu z následujících operací:

   • Na pásu karet klikněte na BIM > Popis > Odebrat body .

   • V nabídce klikněte na BIM > Kóta > Úprava kóty > Odebrat bod.

   • Napište příkaz BIMDimensionEdit a určete možnost Odebrat body.

2. V grafické ploše určete řetěz kót, ze kterého chcete odebrat kótovací body.

3. Na modelu BIM určete bod, který chcete odebrat.

   Poznámka: Dbejte, abyste určili pouze body odpovídající vynášecím čarám z řetězu kót.

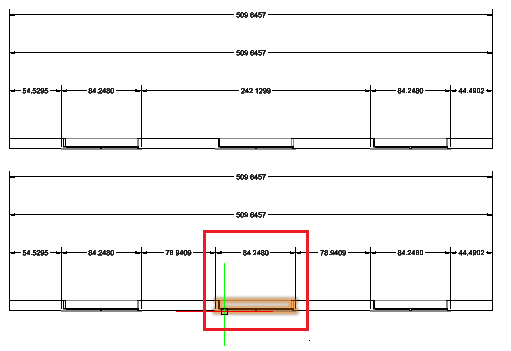

Postup kótování dalších entit BIM v rámci určeného řetězce kót:

1. Proveďte jednu z následujících operací:

   • Na pásu karet klikněte na BIM > Popis > Přidat entitu .

   • V nabídce klikněte na BIM > Kóta > Úprava kóty > Přidat entitu.

   • Napište příkaz BIMDimensionEdit a určete možnost Přidat entitu.

2. V grafické ploše určete řetěz kót, který chcete upravit.

3. Určete entity BIM pro kótu a stiskněte klávesu Enter.

   Odpovídající kótovací body se přidají do řetězu kót.

   Můžete například určit okno, které se má zohlednit v řetězu kót.

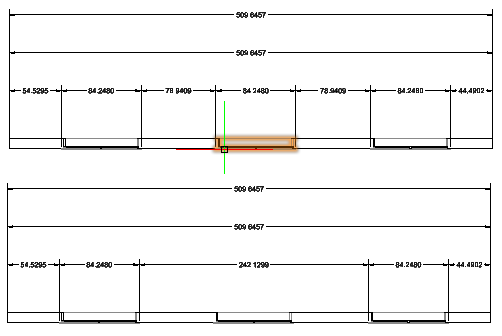

Postup odpojení entity BIM od určeného řetězu kót:

1. Proveďte jednu z následujících operací:

   • Na pásu karet klikněte na BIM > Popis > Odebrat entitu .

   • V nabídce klikněte na BIM > Kóta > Úprava kóty > Odebrat entitu.

   • Napište příkaz BIMDimensionEdit a určete možnost Odebrat entitu.

2. V grafické ploše určete řetěz kót, ze kterého se mají odpojit entity BIM.

3. Určete entity BIM pro odpojení a stiskněte klávesu Enter.

   Kótovací body patřící k určeným entitám BIM se odeberou z řetězu kót.



Přístup

Příkaz: BIMDimensionEdit

Nabídka: BIM > Kóta > Úprava kóty
