Volumenkörper und 3D-Oberflächen durch Extrusion von 2D-Elementen erzeugen

Der Befehl Extrudieren erzeugt einfache Volumenkörperobjekte durch Extrusion von 2D-Zeichnungselementen, die eine geschlossene Kontur darstellen wie beispielsweise Polylinien, Kreise, Ellipsen und Regionen.

Verwenden Sie den Befehl Extrudieren, um 3D-Volumenkörper oder 3D-Oberflächen zu erzeugen.

Um Elemente zu extrudieren, verwenden Sie eine dieser Methoden:

  • Spezifizieren Sie den Pfad für die Extrusion

    Spezifizieren Sie das zu extrudierende Zeichnungselement und einen Pfad, der die Form der Extrusion definiert. Das Zeichnungselement folgt dem Pfad, um die Volumenkörper oder die Oberflächen zu erzeugen.

    Die Extrusion beginnt auf der Ebene des Zeichnungselementes und behält ihre Ausrichtung relativ zum Pfad bei.

  • Spezifizieren Sie den Abschrägungswinkel.

    Spezifizieren Sie das zu extrudierende Zeichnungselement und einen Abschrägungswinkel. Abschrägungswinkel liegt zwischen -90 und +90 Grad. Das Vorzeichen des Abschrägungswinkels bestimmt die Abschrägungsrichtung. Ein Abschrägungswinkel von 0 Grad extrudiert ein 2D-Zeichnungselement, so dass der resultierende Volumenkörper sich lotrecht zu einer ursprünglichen 2D-Ebene liegt.

    ex_extrude_taper_01

So erzeugen Sie eine Extrusion:

  1. Klicken Sie Volumenkörper > Zeichnen > Extrudieren (oder geben Sie Extrudieren ein).

  1. Spezifizieren Sie den zu erzeugenden Objekttyp:

    • Oberfläche. Erzeugt von den ausgewählten Zeichnungselementen 3D-Oberflächen.

    • Volumenkörper. Erstellt 3D-Volumenkörper aus den ausgewählten Elementen.

  1. Geben Sie die zu extrudierenden Elemente an.

  2. Spezifizieren Sie eine Höhe für die Extrusion. Alle Zeichnungselemente verwenden die gleiche Höhe.

    Die Software extrudiert das Element und erstellt einen 3D-Volumenkörper.

So erzeugen Sie eine Extrusion entlang eines Pfades:

  1. Klicken Sie Volumenkörper > Zeichnen > Extrudieren (oder geben Sie Extrudieren ein).

  2. Spezifizieren Sie den zu erzeugenden Objekttyp:

    • Oberfläche. Erzeugt von den ausgewählten Zeichnungselementen 3D-Oberflächen.

    • Volumenkörper. Erstellt 3D-Volumenkörper aus den ausgewählten Elementen.

  3. Spezifizieren Sie im Grafikbereich die zu extrudierenden Zeichnungselemente und drücken Sie die Eingabetaste.

  4. Spezifizieren Sie die Option Pfad.

  5. Geben Sie ein Objekt für den Extrusionspfad an.

    ex_extrude_path_01

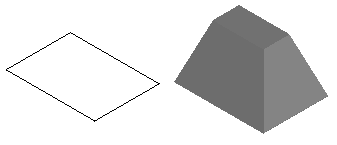

So extrudieren Sie ein Zeichnungselement mit einen Abschrägungswinkel.

  1. Klicken Sie Volumenkörper > Zeichnen > Extrudieren (oder geben Sie Extrudieren ein).

  1. Spezifizieren Sie den zu erzeugenden Objekttyp:

    • Oberfläche. Erzeugt von den ausgewählten Zeichnungselementen 3D-Oberflächen.

    • Volumenkörper. Erstellt 3D-Volumenkörper aus den ausgewählten Elementen.

  2. Wählen Sie die zu extrudierenden Objekte aus und drücken Sie die Eingabetaste.

  3. Spezifizieren Sie die Option Abschrägungswinkel.

  4. Spezifizieren Sie den Abschrägungswinkel und drücken Sie die Eingabetaste.

  5. Spezifizieren Sie die Höhe für die Extrusion.

    ex_extrude_taper_02

Zugriff

Befehl: Extrudieren

Menü: Volumenkörper > Zeichnen > Extrudieren

Multifunktionsleiste: 2D-Entwurf > Modellierung > (Flyout) Extrudieren
