Verschiebungs-Aktivitäten anwenden

Verwenden Sie die Aktivität Verschiebung, um Zeichnungselemente mit einem spezifizierten Abstand und einem spezifzierten Winkel zu verschieben.

Um eine Verschiebungs-Aktivität in einem Spezialblock zu definieren, müssen Sie die Aktivität auf ein Zeichnungselement anwenden und diese einem Auswahlsatz von SpezialBlock-Elementen zuordnen.

Sie können einen Verschiebungs-Aktivität auf die folgenden Elemente anwenden:

  • Punkt. Verschiebt die Zeichnungselemente der Selektion in eine beliebige Richtung.

    Das Punktelement definiert die Position des Griffpunktes für die Verschiebungs-Aktivität in der Block-Referenze.

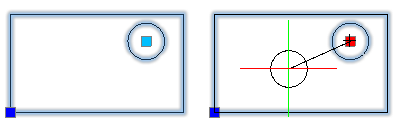

    ex_custblock_action_move_01 ex_custblock_action_move_02

  • Linear. Verschiebt die Zeichnungselemente des Auswahlsatzes nur in der Richtung, die durch das lineare Element spezifiziert wird.

    Das lineare Zeichnungselement definiert die Anzahl der Griffpunkte für die Verschiebungs-Aktivität als auch deren Position in der Block-Referenz.

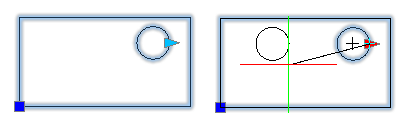

    ex_custblock_action_move_03 ex_custblock_action_move_04

  • Polar. Verschiebt die Zeichnungselemente der Selektion in eine beliebige Richtung.

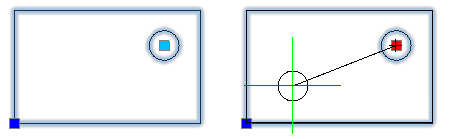

    ex_custblock_action_move_05 ex_custblock_action_move_06

  • XY. Verschiebt die Zeichnungselemente des Auswahlsatzes in die X-, Y- oder XY-Richtung, die durch das Element spezifiziert wird.

    Das XY-Element definiert sowohl die Anzahl von Griffpunkten für die Verschiebungs-Aktivität als auch deren Position in der Block-Referenz.

So wenden Sie eine Verschiebungs-Aktivität auf eine SpezialBlock-Definition an:

  1. Geben Sie im Blockeditor im Befehlsfenster ABAktivitätsWerkzeug ein.

  2. Wählen Sie die Option Verschieben.

  3. Spezifizieren Sie im Grafikbereich eines der folgenden Elemente, die der Aktivität zugeordnet werden soll:

    • Punkt

    • Linear

    • Polar

    • XY

  4. Spezifizieren Sie einen Hauptpunkt des Zeichnungselementes, um die Verschiebungs-Aktivität zuzuordnen.

  5. Wählen Sie die Zeichnungselemente, die der Aktivität zugeordnet werden sollen, und drücken Sie die Eingabetaste.

    Die Aktivitäten werden auf dem spezifizierten Element angezeigt.
