寸法に許容差とはめあいを追加する¶
機械工学では、部品の最終寸法が記載された測定値と異なる場合があるため、部品を管理するために製造図面で公差が使用されます。例えば、図面上の500 mmの棒材は、棒材から切り出された部品として501 mmになることがあります。
許容差は、線形、角度、円形、およびその他の物理寸法に適用されます。
図面の寸法記入は、各寸法に必要な公差を識別することも意味します。公差とは、特定の寸法が許容される変動量のことです。すべての寸法には関連する公差が必要であり、それは図面上の寸法に表示されなければなりません。
任意の寸法に、最小許容限度と最大許容限度を指定して、許容差の値を含めることができます。
許容差は、最小限度と最大限度との間の差です。例えば、棒またはパイプが1000 mmから1003 mmの間の長さの変動を許容する場合、この場合の許容差は3 mmです。
Power Dimensioning コンテキストリボンは、寸法にはめあいと公差を追加するためのツールをグループ化します。はめあいだけでなく、公差に対してもさまざまな表現形式が利用可能です。
フィット

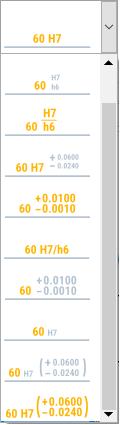

「フィット」パネルでは、「表現」ドロップダウンリストに利用可能なフィット表現が表示されます。
希望するはめあい表示を選択したら、**フィット**ダイアログボックスではめあいの表記と番号を指定できます。
公差

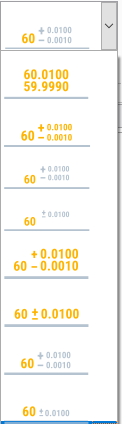

**メソッド**ドロップダウンリストには、利用可能な公差方法を図示するサムネイルが含まれています。
目的の方法を選択すると、上限と下限を指定できます。
寸法値の精度とは別に、はめあいと公差の精度も制御できます。製図規格は、偏差の文字サイズを自動的に制御します。
寸法に公差を追加するには：
グラフィック領域で、編集する寸法を選択します。
パワーディメンジョニング > 公差 > 公差 をクリックします。
**メソッド**で、希望する公差表現を示すサムネイルを選択します。
上限と下限の値を入力してください。
寸法に公差を追加するには：
グラフィック領域で、編集する寸法を選択します。
Power Dimensioning > フィット > フィット をクリックします。
**表現**で、目的の適合表現が表示されているサムネイルを選択します。
必要に応じて、**シンボル**で**ダイアログボックスに合わせる**を選択します。
**フィット**ダイアログボックスで、指定された寸法にフィット記号を選択できます。
フィットまたは公差の精度を変更するには：
グラフィック領域で、編集する寸法を選択します。
**パワー寸法記入**コンテキストリボンで、**精度**パネルの次の操作を行います：
**基本**では、基本単位の公差の精度を変更するには、丸める桁数を指定します。
換算単位：換算単位の公差の精度を変更するには、四捨五入する桁数を指定します。
