寸法の結合¶

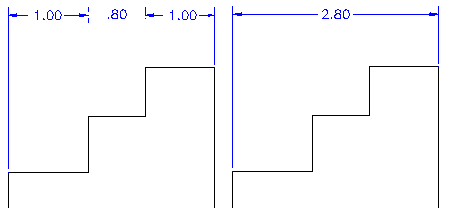

AM_DimJoinコマンドを使用して、同じタイプの2つ以上の隣接する寸法を1つの単一寸法に結合します。
寸法を結合するには：
次のいずれかを実行します。
リボンで、Mechanical注釈 > 寸法ツール > 結合 をクリックします。
メニューで、Mechanical注釈 > 寸法ツール > 結合 をクリックします。
AM_DimJoinと入力します。
グラフィック領域で基点寸法を指定します。
基準寸法と結合する寸法を指定します。
Enter を押します。
アクセス
コマンド: AM_DimJoin
メニュー: 機械注釈 > 寸法ツール > 結合
リボン: Mechanical注釈 > 寸法ツール > 結合
