寸法の分割

AM_DimInsert コマンドを使用して、既存の寸法を複数の寸法に分割します。

次の寸法を分割できます：

  • 線形寸法。

  • 角度寸法。

  • 弧長寸法。

寸法を分割するには：

  1. 次のいずれかを実行します。

    • リボンで、メカニカル注釈 > 寸法ツール > 挿入 をクリックします。

    • メニューで、メカニカル注釈 > 寸法ツール > 挿入 をクリックします。

    • AM_DimInsert とタイプしてください。

  2. グラフィックス領域でクリックして以下を定義します：

    1. 基準寸法。

    2. 延長線点。

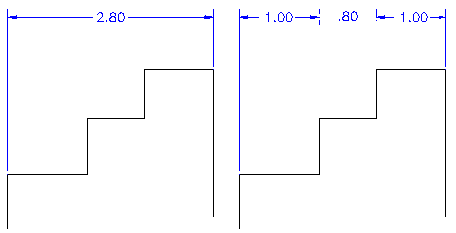

    example_am_diminsert

アクセス

コマンド: AM_DimInsert

メニュー: 機械注釈 > 寸法ツール > 挿入

リボン: メカニカル注釈 > 寸法ツール > 挿入
