Создание твердых 3D-тел и поверхностей путем вытягивания 2D-объектов

С помощью команды Extrude можно создать твердотельные примитивы путем вытягивания замкнутых 2D-объектов, таких как полилиний, окружностей, эллипсов и областей.

С помощью команды Extrude можно создавать твердые 3D-тела и 3D-поверхности.

Чтобы вытянуть объекты, используйте один из следующих способов:

  • Укажите траекторию вытяжки

    Укажите объект для вытяжки и траекторию, определяющий форму вытяжки. Для создания твердых 3D-тел и 3D-поверхностей следует использовать этот объект.

    Вытяжка начинается от плоскости объекта и сохраняет ориентацию относительно траектории.

  • Укажите угол сужения.

    Укажите объект для вытяжки и угол сужения. Угол сужения может составлять от -90 до +90 градусов. Знак угла сужения определяет направление сужения. Угол сужения в 0 градусов вытягивает 2D-объект перпендикулярно 2D-плоскости.

    ex_extrude_taper_01

Чтобы создать вытяжку, выполните следующие действия.

  1. Выберите Твердые тела > Чертеж > Вытянуть (или введите Extrude).

  1. Укажите тип создаваемой модели.

    • Поверхность. Создает поверхность из выбранных объектов.

    • Твердое тело. Создает твердое 3D-тело из выбранных объектов.

  1. Укажите объекты для вытягивания.

  2. Укажите высоту вытягивания. Эта высота используется для всех объектов.

    Программа вытягивает объект и создает твердое 3D-тело.

Чтобы вытянуть объект вдоль траектории:

  1. Выберите Твердые тела > Чертеж > Вытянуть (или введите Extrude).

  2. Укажите тип создаваемой модели.

    • Поверхность. Создает поверхность из выбранных объектов.

    • Твердое тело. Создает твердое 3D-тело из выбранных объектов.

  3. В графической области выберите объекты для вытягивания и нажмите Ввод.

  4. Укажите параметр Траектория.

  5. Укажите объект для траектории вытяжки.

    ex_extrude_path_01

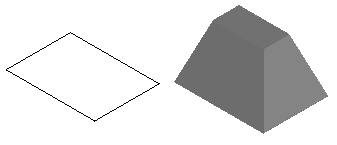

Для вытягивания объекта с помощью угла сужения:

  1. Выберите Твердые тела > Чертеж > Вытянуть (или введите Extrude).

  1. Укажите тип создаваемых объектов.

    • Поверхность. Создает поверхность из выбранных объектов.

    • Твердое тело. Создает твердое 3D-тело из выбранных объектов.

  2. Укажите объекты для вытягивания и нажмите Ввод.

  3. Укажите параметр Угол сужения.

  4. Укажите угол сужения и нажмите Ввод.

  5. Укажите глубину вытяжки.

    ex_extrude_taper_02

Доступ

Команда: Extrude

Меню: Твердые тела > Чертеж > Вытянуть

Лента: 2D Drafting > Modeling > (Всплывающее меню) Extrude
