Создание полифигур¶
С помощью команды PolySolid можно создавать трехмерные твердые тела в форме полигональных стенок.
Полифигуры могут содержать прямые и изогнутые сегменты определенной высоты и ширины.
Для создания полифигур используйте один из следующих способов:
Последовательно укажите вершины.
Преобразуйте существующие 2D-объекты, например линии, полилинии, дуги, окружности, эллипсы и сплайны.
Полифигуры — это трехмерные твердые тела, которые можно изменить с помощью команд редактирования для трехмерных твердых тел.
Для создания полифигур с помощью указания вершин:
Выберите Твердые тела > Чертеж > Полифигура (или введите PolySolid).
Дополнительно можно указать следующие параметры:
Высота. Укажите высоту полифигуры.
Ширина. Укажите ширину полифигуры.
Выровнять. Определяет расположение полифигуры относительно линии, определяющей полифигуру (центр, слева или справа).
В графической области укажите начальную точку первого сегмента полифигуры.
Укажите параметры следующего сегмента:
Дуга. Изменяет тип сегмента на дугу
Отменить. Отменяет предыдущий сегмент.
Укажите конечную точку сегмента.
Выполните одно из следующих действий:
Укажите каждый последующий сегмент в соответствии с действиями в шагах 4 и 5.
После указания не менее двух сегментов выберите Закрыть для создания замкнутой полифигуры или нажмите Ввод.
Создание полифигур из существующих объектов:
Выберите Твердые тела > Чертеж > Полифигура (или введите PolySolid).
Дополнительно можно указать следующие параметры:
Высота. Укажите высоту полифигуры.
Ширина. Укажите ширину полифигуры.
Выровнять. Определяет расположение полифигуры объекта, определяющего полифигуру (центр, слева или справа).
Укажите Объект.
В графической области выберите объекты для преобразования и нажмите Ввод.
Нажмите Enter.

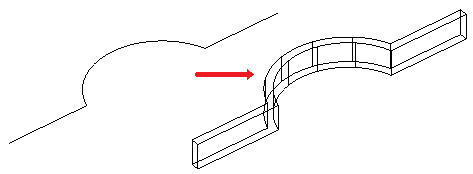

Создается полифигура с заданной высотой и шириной.
Чтобы избежать создания отдельных PolySolid из последовательных линий и дуг, используйте PolyLine в качестве базовых объектов.
Доступ
Команда: PolySolid
Меню: Твердые тела > Чертеж > Полифигура
Лента: 2D Drafting > Modeling > (Всплывающее меню) PolySolid
