Создание размеров для объектов BIM¶

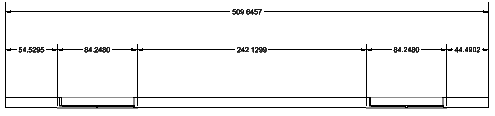

Цепочки размеров автоматически определяют соответствующие точки измерения на BIM-объектах.
Для создания цепочек размеров для объектов BIM используется команда BIMDimensionChain. Команда автоматически определяет соответствующие точки размеров на объектах BIM.
При необходимости можно автоматически группировать размеры в цепочке для четкого отображения размеров для сегментов отверстий и стенок.
Команда использует стандартный размер и допуск, указанные в категории Настройки BIM диалогового окна Параметры.
Чтобы создать цепочку размеров:
Выполните одно из следующих действий:
В ленте нажмите BIM > Примечание > Цепочка размеров
.
В меню выберите BIM > Размер > Цепочка размеров.
Введите BIMDimensionChain.
В графической области укажите объекты BIM для нанесения размеров и нажмите Enter.
Укажите подходящее выравнивание:
По горизонтали
Вертикально
Выровнен
В графической области укажите положение цепочки размеров.
Для автоматического создания размеров внешних стен:
Выполните одно из следующих действий:
В ленте нажмите BIM > Примечание > Удалить точки
.
В меню выберите BIM > Размер > Изменение размера > Удалить точку.
Введите BIMDimensionEdit и укажите параметр Exterior Walls.

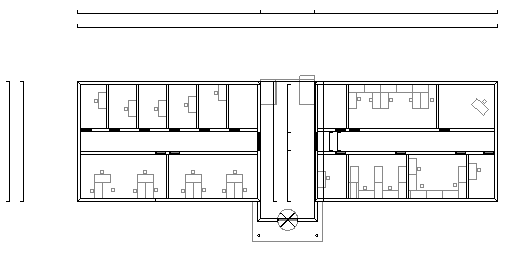

Размеры внешних стен отображаются в графической области. Цепочки размеров измеряют длину каждой стены, учитывая существующие разрывы. Перемещение мыши изменяет положение цепочки размеров относительно стен.
Выполните одно из следующих действий:
Щелкните точку, чтобы указать положение цепочки размеров.
или -
Укажите количество цепных расстояний для размещения цепочки размеров:
1.5Расстояния
2Расстояния
3Расстояния
4Distances
5Расстояния
Доступ
Команда: BIMDimensionChain
Меню: BIM > Размер > Цепочка размеров
Лента: BIM > Примечание > Цепочка размеров
