為 BIM 圖元加上標籤¶

使用 BIMLabel 指令，在 BIM 工程圖中為 BIM 圖元加上標籤以提供詳細資訊。

軟體提供了標籤庫，其中包含每個 BIM 圖元類別的一組預先定義的標籤。此外，您可以定義自訂標籤，以顯示 BIM 圖元的其他屬性。

標籤會保持與 BIM 圖元相關聯，並於您修改 BIM 模型時自動更新。

此指令可讓您：

其他專用工具可讓您個別或一次為下列 BIM 圖元加上標籤：

產生標籤的專用工具會在 BIM 功能區標籤的**註記**面板上以快顯功能表的方式分組。

為指定的 BIM 圖元加上標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 插入標籤。
- 在功能表上，按一下 BIM > 標籤 > 插入標籤。
- 鍵入 BIMLabel。
鍵入圖塊定義的名稱，然後按下 Enter 鍵。

注意：此指令使用指定的圖塊來為所有指定的 BIM 圖元加上標籤，無論其類型為何。
在圖面中，指定要加上標籤的 BIM 圖元，然後按下 Enter 鍵。

會為所有指定的 BIM 圖元加上標籤。

依類別為 BIM 圖元加上標籤：

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 插入標籤。
- 在功能表上，按一下 BIM > 標籤 > 插入標籤。
- 鍵入 BIMLabel。
指定區塊定義。
指定**類別**選項。
指定您要加上標籤的 BIM 圖元類別：
- 鍵入類別的名稱，然後按下 Enter 鍵。

  - 或 -

  指定 ? 選項以在指令視窗中列出可用的類別。
在圖面中，指定一組 BIM 圖元。

只會為指定類別的 BIM 圖元加上標籤。

注意：如果您未指定類別，此指令將會針對所選範圍中的所有 BIM 圖元使用相同的標籤。

標記視窗圖元

使用「窗」標籤來為 .dwg 檔案內的窗圖元編號。

您可以從 BIM 工程圖或一組指定的窗圖元中為所有窗圖元加上標籤。選擇組可能包含各種 BIM 圖元。將只會為窗圖元加上標籤。

為指定的窗加上標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
選擇性地，為 Windows 實體指定預設標籤：
- 在 BIM 標籤庫**調色盤中，用右鍵按一下**窗**類別中的標籤，然後選擇**設為視窗預設值。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 為視窗加上標籤。
- 在功能表上，按一下 BIM > 標籤 > 為視窗加上標籤。
- 鍵入 BIMLabel。
如果您未指定預設標籤，請指定圖塊定義。
在圖面中指定您要加上標籤的窗，然後按下 Enter 鍵。

注意：選擇組可能包含任何 BIM 圖元。將只會為窗圖元加上標籤。

為 BIM 工程圖中的所有窗加入標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
選擇性地，為 Windows 實體指定預設標籤：
- 在 BIM 標籤庫**調色盤中，用右鍵按一下**窗**類別中的標籤，然後選擇**設為視窗預設值。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 為所有視窗加上標籤。
- 在功能表上，按一下 BIM > 標籤 > 為所有視窗加上標籤。
如果您未指定預設標籤，請指定圖塊定義。

工程圖中的所有窗圖元都會加上標籤。

標註門實體

使用門標籤來為 .dwg 檔案內的門圖元編號。

您可以從 BIM 工程圖或一組指定的門圖元中為所有門圖元加上標籤。選擇組可能包含各種 BIM 圖元。將只會為門圖元加上標籤。

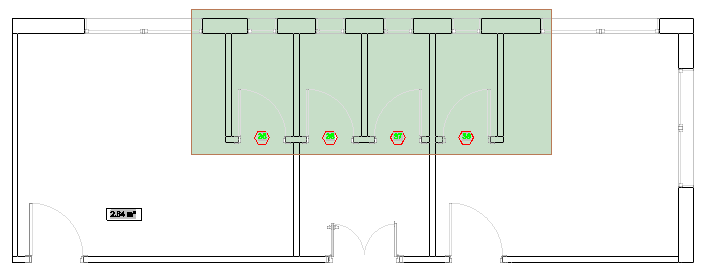

為指定的門加上標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

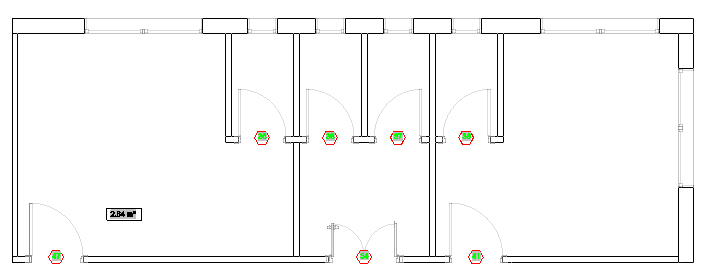

為 BIM 工程圖中的所有門加入標籤：

注意：開始之前，請確定您要作為標籤使用的圖塊存在。

隔離您要在其中為 BIM 圖元加上標籤的 BIM 工程圖。
選擇性地，為門實體指定預設標籤：
- 在 BIM 標籤庫**調色盤中，用右鍵按一下**門**類別中的標籤，然後選擇**設為門預設值。
執行下列動作之一：
- 在功能區上，按一下 BIM > 註記 > 為所有門加上標籤。
- 在功能表上，按一下 BIM > 標籤 > 為所有門加上標籤。
- 鍵入 BIMLabel 並指定**門**類別。
如果您未指定預設標籤，請指定圖塊定義。

工程圖中的所有門圖元都會加上標籤。

存取方式

指令：BIMLabel

功能區：BIM > 註記 > 插入標籤
