壁接合部の表現

建物の 3D モデルには、さまざまなウォール ジャンクションが含まれる場合があります。

次のウォール ジャンクション タイプは、BIM モデルから生成された BIM 図面で認識および表示されます。

  • Butt

    bim_wall_butt

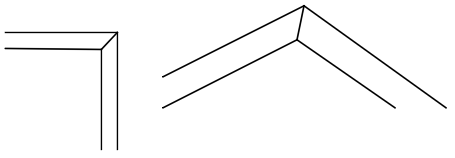

  • ミッテル

    bim_wall_mitter

  • 直角にする

    bim_wall_squareoff
