2D エンティティの押し出しによる 3D ソリッドおよび 3D サーフェスの作成（Creating 3D Solids and 3D Surfaces by Extruding 2D Entities）¶
Extrude コマンドは、ポリライン、円、楕円、リージョンなどの閉じた 2D エンティティを押し出すことで、ソリッド プリミティブを作成します。
Extrude コマンドを使用して、3D ソリッドまたは 3D サーフェスを作成します。
エンティティを押し出すには、次のいずれかの方法を使用します。
押し出しのパスを指定します。
押し出すエンティティと、押し出しのシェイプを定義するパスを指定します。エンティティはパスに従って 3D ソリッドまたは 3D サーフェスを作成します。
押し出しはエンティティの平面から開始し、パスに対する相対的な方向を維持します。
テーパ角度を指定（Specify the taper angle）。
押し出すエンティティとテーパ角度を指定します。テーパ角度は -90 ～ +90 度です。テーパ角度の符号は、テーパの方向を指定します。0 度のテーパ角度は、2D エンティティをその 2D 平面に垂直に押し出します。
押し出しを作成するには:
ソリッド（Solids） > 作成（Draw） > 押し出し（Extrude）**をクリックします（または **Extrude と入力します）。
作成するモデルのタイプを指定します。
サーフェス（Surface）。選択したエンティティからサーフェスを作成します。
ソリッド（Solid）。選択したエンティティから 3D ソリッドを作成します。
押し出すエンティティを指定します。
押し出しの高さを指定します。すべてのエンティティで同じ高さが使用されます。
エンティティが押し出されて 3D ソリッドが作成されます。
パスに沿ってエンティティを押し出すには:
ソリッド（Solids） > 作成（Draw） > 押し出し（Extrude）**をクリックします（または **Extrude と入力します）。
作成するモデルのタイプを指定します。
サーフェス（Surface）。選択したエンティティからサーフェスを作成します。
ソリッド（Solid）。選択したエンティティから 3D ソリッドを作成します。
グラフィックス領域で、押し出すエンティティを指定して、Enter キーを押します。
**パス（Path）**オプションを指定します。
押し出しパス用のエンティティを指定します。

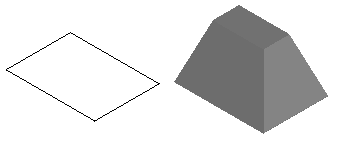

テーパ角度を使用してエンティティを押し出すには:
ソリッド（Solids） > 作成（Draw） > 押し出し（Extrude）**をクリックします（または **Extrude と入力します）。
作成するエンティティのタイプを指定します。
サーフェス（Surface）。選択したエンティティからサーフェスを作成します。
ソリッド（Solid）。選択したエンティティから 3D ソリッドを作成します。
押し出すエンティティを指定し、Enter キーを押します。
**テーパ角度（Taper angle）**オプションを指定します。
テーパ角度を指定して、Enter キーを押します。
押し出しの高さを指定します。
アクセス
コマンド: Extrude
メニュー: ソリッド（Solids） > 作成（Draw） > 押し出し（Extrude）
リボン: 2D 作図 > モデリング > (フライアウト) 押し出し
