패턴 활동 적용¶

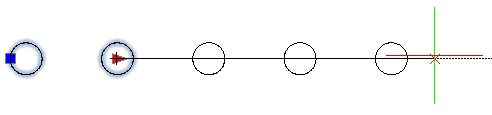

패턴 활동을 사용하여 요소에서 지정한 방향으로 도면요소를 복사합니다. 오프셋 거리를 지정합니다.
패턴 활동은 패턴에서 도면요소 선택 세트를 사용하는 사용자 정의 블록 참조에서 활동을 트리거할 때 패턴을 생성합니다.
패턴 활동은 다음 요소에 적용할 수 있습니다.
선형.
극.
XY.
사용자 정의 블록 정의에 패턴 활동 추가 방법:
블록 편집기에서 명령 프롬프트에 **CBActivityTool**을 입력합니다.
패턴 옵션을 지정합니다.
그래픽 영역에서 다음 중 활동에 연결할 요소 하나를 지정합니다.
선형
극좌표 추적(P)
XY
활동에 연결할 도면요소를 지정하고 Enter 키를 누릅니다.
열 사이의 오프셋 거리를 지정하십시오.
XY 요소에 패턴 작업을 적용할 경우 행 간의 거리를 지정합니다.
활동 아이콘이 지정된 요소에 표시됩니다.
