회전 활동 적용¶
회전 활동을 사용하여 선택 세트에서 도면요소를 회전합니다.
회전 활동은 회전 요소에만 적용할 수 있습니다.
참고: 블록 정의 중 임의의 점을 회전 기준점으로 선택할 수 있습니다.
활동 기준점 회전
회전 활동의 기준점이 회전 요소의 기본 점과 일치하는지, 아니면 독립된 점인지를 지정할 수 있습니다.
기준 유형 속성은 다음과 같이 기준점 유형을 지정합니다.
종속. 회전 활동의 기준점이 회전 요소 기본 점입니다. 선택 세트의 도면요소가 회전 요소 기본 점을 중심으로 회전합니다. 회전 요소의 기본 점을 이동하면 회전 기준점 위치가 변경됩니다. 종속 기준점에는 맞물림 점이 없습니다.
독립. 사용자 정의 블록 참조에서 고정 위치를 선택하여 독립 기준점을 지정할 수 있습니다. 맞물림 점을 사용하여 기준점 위치를 변경합니다.
예시
다음 블록은 테이블 하나와 의자 6개를 나타냅니다. 블록 정의에는 회전 요소 및 회전 활동이 포함되어 있습니다. 회전 요소 기본 점은 테이블 중심에 있습니다.

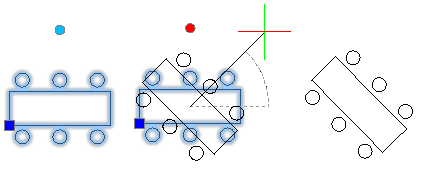

기준 유형이 **종속**인 경우 회전 활동은 테이블 중심을 기준으로 도면요소를 회전합니다.

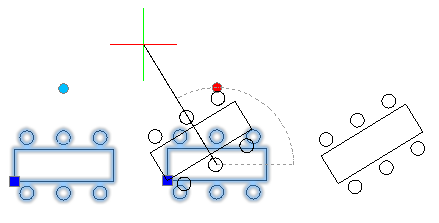

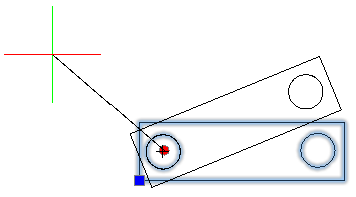

기준 유형이 **독립**인 경우 독립 기준점은 테이블의 왼쪽 하단 구석입니다. 따라서 테이블과 의자가 왼쪽 하단 구석을 중심으로 회전합니다.
사용자 정의 블록 정의에 회전 활동 적용 방법:
블록 편집기에서 명령 프롬프트에 **CBActivityTool**을 입력합니다.
회전 옵션을 지정합니다.
그래픽 영역에서 활동과 연결할 회전 요소를 지정합니다.
활동에 연결할 도면요소를 선택하고 Enter 키를 누릅니다.
활동 아이콘이 지정된 요소에 표시됩니다.
