Modelowanie brył 3D przez wciskanie lub wyciąganie istniejących obiektów¶

Polecenie WcisnijWyciagnij (PushPull) pozwala na tworzenie powierzchni 3D, oraz modyfikowanie brył 3D, przez wyciąganie wybranych elementów 2D.

Efekty otrzymywane podczas modelowania za pomocą tej funkcji zależą od rodzaju elementów tworzących podstawowy profil. Wyciąganie lub wciskanie obiektów liniowych, takich jak linie lub łuki, umożliwia otrzymanie powierzchni 3D. Natomiast wyciąganie oraz wciskanie zamkniętych profili złożonych z okręgów lub polilinii tworzących różne kształty, pozwala na szybką modyfikację geometrii istniejących brył 3D.

Dla brył 3D możesz jednocześnie modyfikować wiele zamkniętych obiektów.

W celu zmodyfikowania bryły 3D przez wciskanie lub wyciąganie istniejących elementów geometrii należy:

Korzystając z menu, wybrać Bryły > Rysowanie > Wciśnij / Wyciągnij, albo wpisać WcisnijWyciagnij (PushPull)
Określić w obszarze graficznym obiekty przeznaczone do wyciągnięcia, a następnie nacisnąć Enter.

W przypadku równoczesnego wyciągania kilku elementów, należy skorzystać z opcji Wiele.

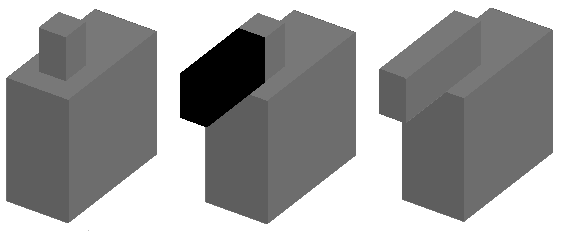

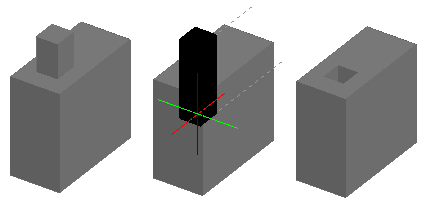

Możesz kliknąć wewnątrz elementu (bryła 3D lub obszar) lub na powierzchni bryły 3D, a następnie przeciągnąć go do wewnątrz lub na zewnątrz. W ten sposób możesz utworzyć otwór lub wyciągnięcie.
W przypadku wybrania opcji Wiele, wybrać kolejne bryły 3D przeznaczone do modyfikacji, a następnie nacisnąć Enter.

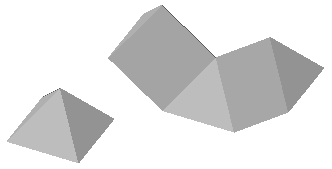

Uwaga: Funkcja umożliwia wybranie kilku różnych ścian należących do tej samej bryły 3D. Dzięki temu, wszystkie zaznaczone ściany zostaną wyciągnięte w trakcie wykonywania jednego polecenia.
Wpisać wartość dla wysokości wyciągnięcia, albo określić ją w obszarze graficznym. Wszystkie zaznaczone elementy zostaną wyciągnięte na taką samą wysokość.

Zarys wybranych profili zostaje wyciągnięty na określoną wysokość.
