Wykorzystanie uchwytów elementów do modyfikacji brył¶
Możesz manipulować bryłami, modyfikując je za pomocą uchwytów elementów (EGrips). W obszarze graficznym wybierasz bryłę, wybierasz uchwyt elementu, a następnie modyfikujesz bryłę.
Przeciąganie wybranych uchwytów obiektowych umieszczonych w punktach charakterystycznych edytowanej bryły pozwala na przenoszenie, rozciąganie, obracanie, skalowanie, oraz kopiowanie całych elementów bryłowych.
Za pomocą uchwytów EGrips można edytować następujące typy brył:
Bryły podstawowe
Uchwyty obiektowe widoczne po wskazaniu bryły o podstawowym kształcie pozwalają na zmianę położenia, wielkości, oraz kształtu edytowanego elementu. Na przykład, zmiana położenia jednego z uchwytów umożliwia korektę wysokości poniższego ostrosłupa, a przeciągnięcie dwóch innych wprowadza modyfikację wielkości podstawy górnej oraz dolnej.
Bryły tworzone przez wyciąganie zamkniętych obiektów 2D
Uchwyty znajdujące się na wyciąganym elemencie 2D umożliwiają zmianę kształtu przekroju bryły.

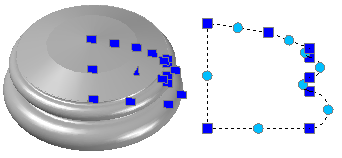

Bryły tworzone przez obracanie zamkniętych obiektów 2D
Uchwyty znajdujące się na obracanym elemencie 2D umożliwiają zmianę kształtu przekroju bryły.
Uchwyty widoczne na końcach osi obrotu pozwalają na przeniesienie edytowanego elementu w nowe położenie.
Uchwyt w postaci strzałki umożliwia modyfikację kąta obrotu używanego podczas wyciągania.
Bryły tworzone przez wyciąganie po ścieżce zamkniętych obiektów 2D
Uchwyty znajdujące się na wyciąganym elemencie 2D umożliwiają zmianę kształtu przekroju bryły.
Uchwyty widoczne na ścieżce pozwalają na modyfikację profilu wyciągania bryły.

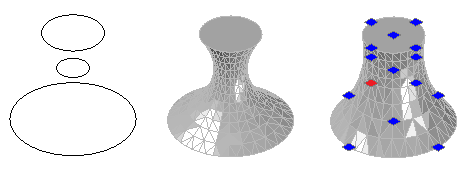

Bryły i powierzchnie wyciągane po profilu
W zależności od metody zastosowanej podczas tworzenia bryły, uchwyty obiektowe pojawiają się na odpowiednich liniach lub krzywych definiujących kształt edytowanego elementu.
Przekrój poprzeczny: Uchwyty znajdujące się na liniach lub krzywych tworzących przekroje umożliwiają zmianę kształtu bryły.
Ścieżka. Możesz edytować tylko ścieżkę.
Bryły złożone
Uchwyty obiektowe widoczne po wskazaniu bryły złożonej umożliwiają przeniesienie edytowanego elementu w nowe położenie.
