Criar sólidos 3D e superfícies 3D extrudando entidades 2D

O comando Extrudar cria primitivas sólidas pela extrusão de entidades fechadas 2D, como, por exemplo, polilinhas, círculos, elipses e regiões.

Use o comando Extrudar para criar sólidos 3D ou superfícies 3D.

Para extrudar entidades, use um destes métodos:

  • Especifique o caminho para a extrusão

    Especifique a entidade que será extrudada e um caminho que define a forma da extrusão. A entidade segue o caminho para criar sólidos 3D ou superfícies 3D.

    A extrusão começa a partir do plano da entidade e mantém sua orientação em relação ao caminho.

  • Especificar o ângulo de conicidade.

    Especifique a entidade que será extrudada e um ângulo de conicidade. O ângulo de conicidade fica entre -90 e +90 graus. O sinal do ângulo de conicidade especifica a direção de conicidade. Um ângulo de conicidade igual a 0 graus extruda uma entidade 2D que é perpendicular ao seu plano 2D.

    ex_extrude_taper_01

Para criar uma extrusão:

  1. Clique em Sólidos > Desenhar > Extrudar (ou digite Extrudar).

  1. Especifique o tipo de modelo a ser criado.

    • Superfície. Cria superfícies a partir das entidades selecionadas.

    • Sólido. Cria sólidos 3D a partir das entidades selecionadas.

  1. Especifique as entidades a extrudar.

  2. Digite uma altura para a extrusão. Todas as entidades usam a mesma altura.

    O software extruda a entidade e cria um sólido 3D.

Para extrudar uma entidade ao longo de um caminho:

  1. Clique em Sólidos > Desenhar > Extrudar (ou digite Extrudar).

  2. Especifique o tipo de modelo a ser criado.

    • Superfície. Cria superfícies a partir das entidades selecionadas.

    • Sólido. Cria sólidos 3D a partir das entidades selecionadas.

  3. Na área de gráficos, especifique as entidades que serão extrudadas e pressione Enter.

  4. Especifique a opção Caminho.

  5. Especifique uma entidade para o caminho de extrusão.

    ex_extrude_path_01

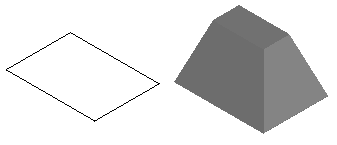

Para extrudar uma entidade com um ângulo de conicidade:

  1. Clique em Sólidos > Desenhar > Extrudar (ou digite Extrudar).

  1. Especifique o tipo de entidades que serão criadas.

    • Superfície. Cria superfícies a partir das entidades selecionadas.

    • Sólido. Cria sólidos 3D a partir das entidades selecionadas.

  2. Especifique as entidades que serão extrudadas e pressione Enter.

  3. Especifique a opção Ângulo de conicidade.

  4. Digite o ângulo de conicidade e pressione Enter.

  5. Especifique a altura da extrusão.

    ex_extrude_taper_02

Acesso

Comando: Extrusão

Menu: Sólidos > Desenhar > Extrudar

Faixa de opções: Desenho 2D > Modelagem > (Menu suspenso) Extrudar
