為 BIM 圖元產生尺寸

尺寸鏈會自動偵測 BIM 實體上適當的尺寸點。

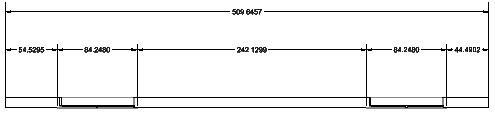

使用 BIMDimensionChain 指令來產生 BIM 圖元的尺寸鏈。此指令會自動偵測 BIM 圖元上的適當尺寸點。

或者，您也可以自動分組鏈內的尺寸，以清楚顯示開口和牆壁線段尺寸。

此指令使用在**選項**對話方塊的 **BIM 設定**類別中指定的尺寸標準與公差。

建立尺寸鏈：

1. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 註記 > 尺寸鏈 。

   • 在功能表上，按一下 BIM > 尺寸 > 尺寸鏈。

   • 鍵入 BIMDimensionChain。

2. 在圖面中，將 BIM 圖元指定給尺寸，然後按下 Enter 鍵。

3. 指定適當的對齊方式：

   • 水平

   • 垂直

   • 對齊

4. 在圖形區域中，指定尺寸鏈的位置。

自動標註外牆：

1. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 註記 > 移除點 。

   • 在功能表上，按一下 BIM > 尺寸 > 尺寸編輯 > 移除點。

   • 鍵入 BIMDimensionEdit 並指定 外牆 選項。

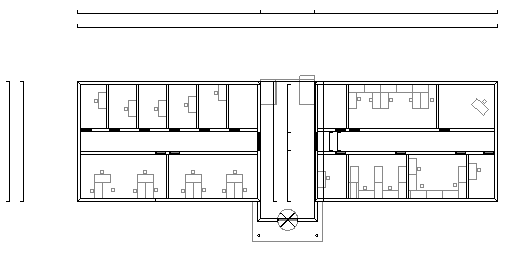

   外牆尺寸會顯示在圖形區域中。尺寸鏈會測量每面牆的長度，並考慮現有的斷點。移動滑鼠會改變尺寸鏈相對於牆面的位置。

2. 執行下列動作之一：

   • 按一下點以指定標註鏈位置。

     - 或 -

   • 指定放置尺寸鏈的鏈距數量：

     • 1.5 距離

     • 兩距離

     • 三距離

     • 四距離

     • 5距離

存取方式

指令：BIMDimensionChain

功能表：BIM > 尺寸 > 尺寸鏈

功能區：BIM > 註記 > 尺寸鏈

相關主題

為 BIM 圖元修改現有尺寸

自動尺寸標註 BIM 工程圖

父主題

尺寸標註 BIM 工程圖
