為 BIM 圖元修改現有尺寸

以下是修改BIM實體尺寸的方法：

• 使用夾點

• 使用**屬性**選單

• 使用 BIMDimensionEdit 指令

使用 BIMDimensionEdit 指令修改現有尺寸鏈。

此指令可讓您：

• 加入標註點至標註線

• 從標註線刪除標註點

• 自動標註同一個標註鏈中的額外 BIM 實體

• 當 BIM 實體被移除時，自動更新尺寸鏈

修改尺寸的專用工具會在 BIM 功能區標籤的**註記**面板上分組。

將尺寸點加入至尺寸線：

1. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 註記 > 加入點 。

   • 在功能表上，按一下 BIM > 尺寸 > 尺寸編輯 > 加入點。

   • 鍵入 BIMDimensionEdit，並指定**加入點**選項。

2. 在圖形區域中，指定要修改的尺寸鏈。

3. 在圖面中，將點指定給尺寸，然後按下 Enter 鍵。

4. 指定尺寸現的索引，然後按下 Enter 鍵。0 代表鏈中的第一條尺寸線。

刪除尺寸鏈中的尺寸點：

1. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 註記 > 移除點 。

   • 在功能表上，按一下 BIM > 尺寸 > 尺寸編輯 > 移除點。

   • 鍵入 BIMDimensionEdit，並指定**移除點**選項。

2. 在圖形區域中，指定要從中移除標註點的標註鏈。

3. 在 BIM 模型上，指定要移除的點。

   注意：請務必僅指定與尺寸鏈中的延伸線相對應的點。

在指定的尺寸鏈內尺寸標註其他 BIM 圖元：

1. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 註記 > 加入圖元 。

   • 在功能表上，按一下 BIM > 尺寸 > 尺寸編輯 > 加入圖元。

   • 鍵入 BIMDimensionEdit，並指定**加入圖元**選項。

2. 在圖形區域中，指定要修改的尺寸鏈。

3. 指定要尺寸標註的 BIM 圖元，然後按下 Enter。

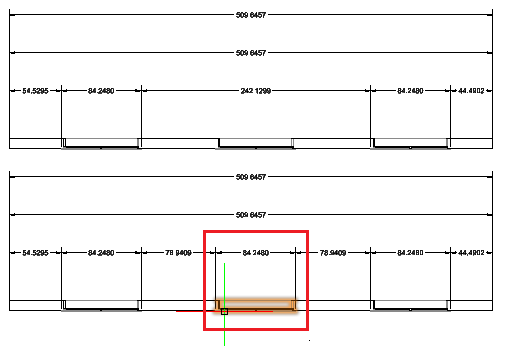

   對應的尺寸點會加入到尺寸鏈中。

   例如，您可以指定要在尺寸鏈中考慮的視窗。



將 BIM 圖元與指定尺寸鏈分離開來：

1. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 註記 > 移除圖元 。

   • 在功能表上，按一下 BIM > 尺寸 > 尺寸編輯 > 移除圖元。

   • 鍵入 BIMDimensionEdit，並指定**移除圖元**選項。

2. 在圖面中，指定要分離 BIM 圖元的尺寸鏈。

3. 指定要分離的 BIM 圖元，然後按下 Enter。

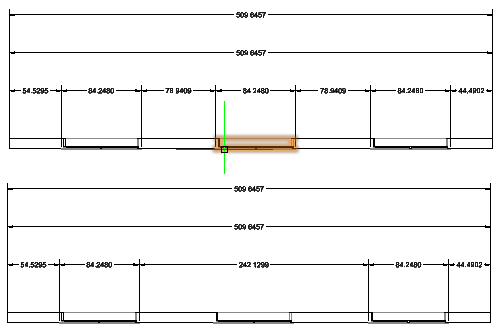

   屬於指定 BIM 圖元的尺寸點會從尺寸鏈中移除。



存取方式

指令：BIMDimensionEdit

功能表：BIM > 尺寸 > 尺寸編輯
