使 3D 实体的边线成圆角

使用 FilletEdges 命令，在 3D 实体对象上创建圆角边。您可以将圆角应用到指定的边线或指定面的所有边线，并指定圆角半径。

要将圆角应用于指定的边，请使用以下方法之一：

• 逐一指定边

• 指定一条与现有圆角边相切的边

要将圆角应用到一个或多个面的所有边线，请使用以下方法之一：

• 指定面边界内的一点

• 指定要将圆角应用到所有边线的面的边缘。对于任何边线来说，您可以指定其中一个相邻的面。

要使 3D 实体的边线形成圆角：

1. 单击**实体 > 实体编辑 > 圆角边线**（或键入 FilletEdges）。

2. 指定**半径**选项。

3. 指定圆角弧的半径。

4. 指定 3D 实体的边线，然后按 Enter。

   软件会按指定的半径使边线形成圆角。

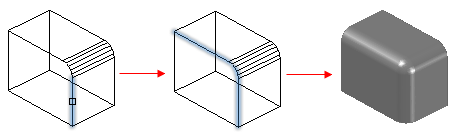

要使用链选项将 3D 实体的多条边线形成圆角：

1. 单击**实体 > 实体编辑 > 圆角边线**（或键入 FilletEdges）。

2. 指定**半径**选项。

3. 指定圆角弧的半径。

4. 指定**链**选项。

5. 指定 3D 实体上现有圆角边线的边线切点。

   软件突出显示所有与圆角相切的边。

6. 按 Enter。

   软件会按指定的半径使所有突出显示的边线形成圆角。

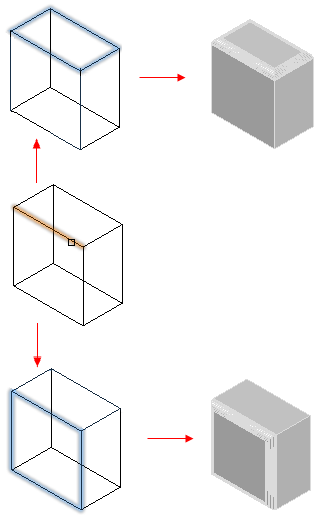

使用循环选项倒圆面的所有边：

1. 单击**实体 > 实体编辑 > 圆角边线**（或键入 FilletEdges）。

2. 指定**半径**选项。

3. 指定圆角弧的半径。

4. 指定**循环**选项。

5. 指定循环边线。

   软件会突出显示与边线相邻的面。

6. 指定**接受**选项以确认当前面选择或指定**下一个**面。

   软件会按指定的半径使面上的边线形成圆角。



要使用面选项以使指定面的所有边线形成圆角：

1. 单击**实体 > 实体编辑 > 圆角边线**（或键入 FilletEdges）。

2. 指定**半径**选项。

3. 指定圆角弧的半径。

4. 指定**面**选项。

5. 指定要倒圆角边线的面。

   软件会按指定的半径使指定面上的全部边线形成圆角。



访问方式

命令：FilletEdges

菜单：实体 > 实体编辑 > 圆角边线

功能区：主页 > 三维实体编辑 > (浮动菜单) 边圆角
