通过推拉几何体来修改 3D 实体

使用 PushPull 命令将 2D 对象拉伸为曲面并修改 3D 实体。

结果因对象类型而异。如果推拉线性对象（如线条或弧），则会创建曲面。对于 3D 实体来说，如果您推拉现有的闭合对象（如圆和多段线），则可以修改 3D 实体的几何体。

对于 3D 实体来说，您可以同时修改多个闭合对象。

要通过推拉几何体修改三维实体：

1. 单击**实体 > 图形 > 推拉**（或键入 PushPull）。

2. 在图形区域中，指定要拉伸的对象并按 Enter。

   如果要拉伸多个对象，请指定**多选**选项。

   您可以在对象（3D 实体或区域）中或在 3D 实体的面上单击，然后将其拖入或拖出。从而可以创建一个孔或一个拉伸。

3. 如果您指定了**多选**选项，请指定其他 3D 实体，然后按 Enter。

   注意：您可以指定同一 3D 实体的多个面。该命令将一次性拉伸所有指定的面。

4. 输入一个值或在图形区域中单击以指定拉伸高度。所有选定的实体将使用相同的拉伸高度。

   所选实体的形状将以指定高度挤出。

示例：

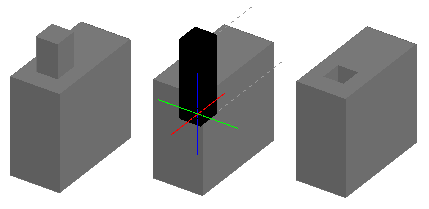

选择一个面并将其推入，从而拉伸 3D 实体。

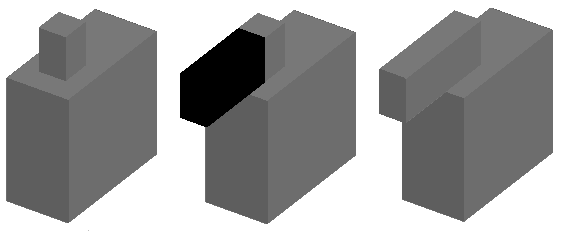

选择一个面并将其拉出，从而拉伸 3D 实体。

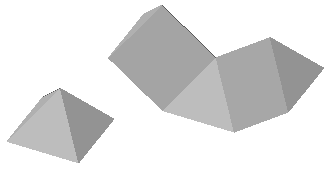

拉伸 3D 实体的两个面。

将样条曲线挤出成曲面。

访问方式

命令：PushPull

菜单：实体 > 绘制 > 推拉

功能区: 主页 > 建模 > (浮动菜单) 推拉

父主题

修改实体
