BIM エンティティの寸法の作成

寸法チェーンは、BIMエンティティ上の適切な寸法点を自動的に検出します。

BIMDimensionChain コマンドを使用して、BIM エンティティの寸法チェーンを作成します。このコマンドは、BIM エンティティ上の適切な寸法点を自動的に検出します。

オプションで、開口部と壁セグメントの寸法が明確に表示されるように、チェーン内の寸法を自動的にグループ化することができます。

このコマンドでは、**オプション（Options）**ダイアログ ボックスの **BIM 設定（BIM Settings）**カテゴリで指定された寸法規格と公差が使用されます。

寸法チェーンを作成するには:

  1. 次のいずれかを実行します。

    • リボンで、BIM > 注釈（Annotate） > 寸法チェーン（Dimension Chain） icon_bimdimensionedit_add_point をクリックします。

    • メニューで、**BIM > 注釈（Annotate） > 寸法チェーン（Dimension Chain）**をクリックします。

    • BIMDimensionChain と入力します。

  2. グラフィックス領域で、寸法付けする BIM エンティティを指定し、Enter キーを押します。

  3. 適切な位置合わせを指定します:

    • 水平(Horizontal)

    • 垂直（Vertical）

    • 平行（Aligned）

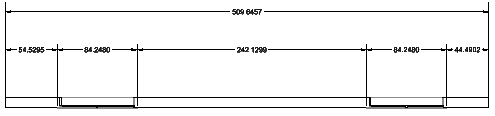

  4. グラフィックス領域で、寸法チェーンの位置を指定します。

ex_bim_dimchain

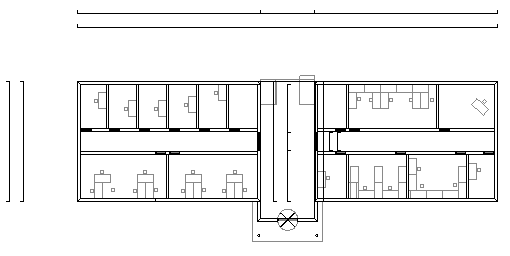

外壁に自動的に寸法を記入するには：

  1. 次のいずれかを実行します。

    • リボンで、BIM > 注釈（Annotate） > 点を除去（Remove Points） icon_bimdimensionedit_rem_point をクリックします。

    • メニューで、**BIM > 寸法（Dimension） > 寸法編集（Dimension Edit） > 点を除去（Remove Point）**をクリックします。

    • **BIMDimensionEdit**と入力し、**外壁**オプションを指定します。

    外壁寸法がグラフィック領域に表示されます。寸法チェーンは各壁の長さを計測し、既存の区切りを考慮します。マウスを移動すると、壁に対する寸法チェーンの位置が変更されます。

  2. 次のいずれかを実行します。

    • 寸法チェーンの位置を指定する点をクリックします。

      または -

    • 寸法チェーンを配置するためのチェーン距離の数を指定します：

      • 1.5 距離

      • 2距離

      • 3距離

      • 4距離

      • 5距離

ex_bim_dimchain_exterior

アクセス

コマンド: BIMDimensionChain

メニュー: BIM > 寸法（Dimension） > 寸法チェーン（Dimension Chain）

リボン: BIM > 注釈（Annotate） > 寸法チェーン（Dimension Chain）
