BIM エンティティの既存の寸法の修正（Modifying Existing Dimensions for BIM Entities）¶
BIM エンティティの寸法を修正するには、次の方法があります:
グリップ点を使用する
**プロパティ（Properties）**パレットを使用する
BIMDimensionEdit コマンドを使用する
BIMDimensionEdit コマンドを使用して、既存の寸法チェーンを修正します。
コマンドにより次のことができます。
寸法線に寸法点を追加
寸法線から寸法点を削除
同じ寸法チェーン内の追加の BIM エンティティに自動的に寸法付け
BIM エンティティが除去されたときに、寸法チェーンを自動的に更新
寸法を修正するための専用ツールは、BIM リボン タブの**注釈（Annotate）**パネルにグループ化されています。
寸法線に寸法点を追加するには:
次のいずれかを実行します。
リボンで、BIM > 注釈（Annotate） > 点を追加（Add Point）
をクリックします。
グラフィックス領域で、修正する寸法チェーンを指定します。
グラフィックス領域で、寸法付けする点を指定し、Enter キーを押します。
寸法線のインデックスを指定し、Enter キーを押します。0 は、チェーンから最初の寸法線を意味します。
寸法チェーンから寸法点を削除するには:
次のいずれかを実行します。
リボンで、BIM > 注釈（Annotate） > 点を除去（Remove Points）
をクリックします。
グラフィックス領域で、寸法点を除去する寸法チェーンを指定します。
BIM モデルで、除去する点を指定します。
注記: 寸法チェーンからの補助線に対応する点のみ指定するようにしてください。

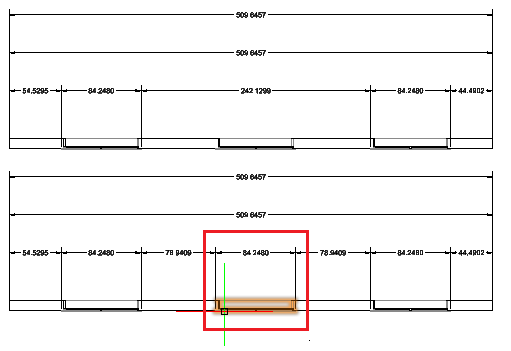

指定した寸法チェーン内の追加の BIM エンティティに寸法を付けるには:
次のいずれかを実行します。
リボンで、BIM > 注釈（Annotate） > エンティティを追加（Add Entity）
をクリックします。
グラフィックス領域で、修正する寸法チェーンを指定します。
寸法付けする BIM エンティティを指定し、Enter キーを押します。
対応する寸法点が寸法チェーンに追加されます。
たとえば、寸法チェーンで考慮する窓を指定できます。

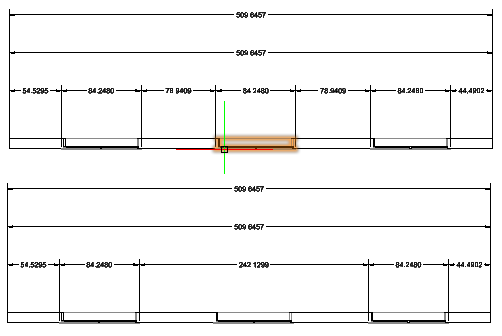

指定した寸法チェーンから BIM エンティティを切り離すには:
次のいずれかを実行します。
リボンで、BIM > 注釈（Annotate） > エンティティを除去（Remove Entity）
をクリックします。
グラフィックス領域で、BIM エンティティを切り離す寸法チェーンを指定します。
切り離す BIM エンティティを指定し、Enter キーを押します。
指定した BIM エンティティに属する寸法点が、寸法チェーンから除去されます。
アクセス
コマンド: BIMDimensionEdit
メニュー: BIM > 寸法（Dimension） > 寸法編集（Dimension Edit）
