藉由伸長 2D 圖元的方式產生 3D 實體和 3D 曲面

Extrude 指令可以藉由伸長封閉的 2D 圖元，例如聚合線、圓形、橢圓和區域，進而產生實體素材。

使用 Extrude 指令可以產生 3D 實體或 3D 曲面。

若要拉伸實體，請使用下列其中一種方法：

• 指定擠出的路徑

  指定要伸長的圖元和定義伸長形狀的路徑。圖元會遵循路徑以產生 3D 實體或 3D 曲面。

  擠出從實體的平面開始，並保持其相對於路徑的方向。

• 指定拔錐角度。

  指定要伸長的圖元和拔錐角度。拔錐角度介於 -90 與 +90 度之間。拔錐角度的符號可指定拔錐方向。0 度的拔錐角度可伸長與其 2D 平面垂直的 2D 圖元。



若要建立擠出：

1. 按一下**實體 > 繪製 > 伸長** (或鍵入 Extrude)。

3. 指定要產生的模型類型。

   • 曲面。從所選的圖元上產生曲面。

   • 實體。從所選的圖元上產生 3D 實體。

4. 指定要擠出的實體。

5. 指定擠出的高度。所有實體都使用相同的高度。

   軟體會伸長圖元並產生 3D 實體。

若要沿路徑擠出實體：

1. 按一下**實體 > 繪製 > 伸長** (或鍵入 Extrude)。

2. 指定要產生的模型類型。

   • 曲面。從所選的圖元上產生曲面。

   • 實體。從所選的圖元上產生 3D 實體。

3. 在圖面中，指定要伸長的圖元，然後按下 Enter 鍵。

4. 指定**路徑**選項。

5. 指定一個實體用作擠出路徑。

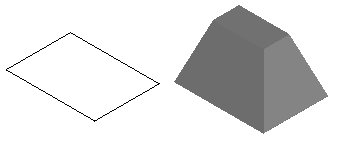

要以錐拔角度拉伸圖元：

1. 按一下**實體 > 繪製 > 伸長** (或鍵入 Extrude)。

3. 指定要建立的實體類型。

   • 曲面。從所選的圖元上產生曲面。

   • 實體。從所選的圖元上產生 3D 實體。

4. 指定要伸長的圖元，然後按下 Enter 鍵。

5. 指定**拔錐角度**選項。

6. 指定拔錐角度，然後按下 Enter 鍵。

7. 指定擠出高度。



存取方式

指令：Extrude

功能表：實體 > 繪製 > 伸長

功能區: 2D 製圖 > 模型 > (飛出式) 擠出
