3D 實體的導角邊線

使用 ChamferEdges 指令以產生 3D 實體上的斜邊。您可以為指定邊線或指定面的所有邊線加上導角。

若要為一或多個指定面的所有邊線加上導角，請使用以下其中一個方法：

• 指定面邊界內部的點

• 指定一個邊和一個相鄰的面。

您可以從導角邊線指定導角距離。預設值為最近使用的距離。

若要為 3D 實體的邊線加上導角：

1. 按一下**實體 > 實體編輯 > 導角邊線** (或鍵入 ChamferEdges)。

2. 指定**距離**選項，以從第一個和第二個導角的邊線設定距離。

3. 在圖形區域中，指定要倒角的邊線。

4. 如有必要，請重複步驟 2 和 3 以指定要加上導角的其他邊線。

   注意：邊線必須位於相同 3D 實體的相同平面上。

5. 按 Enter 鍵。



若要使用「面」選項為指定面的所有邊線加上導角：

1. 按一下**實體 > 實體編輯 > 導角邊線** (或鍵入 ChamferEdges)。

2. 指定**距離**選項，以從第一個和第二個導角的邊線設定距離。

3. 指定**面**選項。

4. 在圖形區域中，指定要倒角的面。

   軟體會為指定面的所有邊線加上導角。

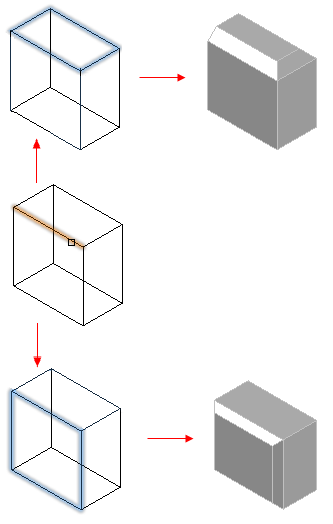

若要使用「迴圈」選項為面的所有邊線加上導角：

1. 按一下**實體 > 實體編輯 > 導角邊線** (或鍵入 ChamferEdges)。

2. 指定**迴圈**選項。

3. 指定**距離**選項，以從第一個和第二個導角的邊線設定距離。

4. 在圖形區域中，指定面的邊緣。

   會強調顯示 3D 實體的相鄰面。

5. 執行下列動作之一：

   • 指定**接受**選項以確認目前的面選擇，以及為其邊線加上導角。

   • 指定**下一個**面以為其邊線加上導角。

6. 指定**接受**選項以確認目前的面選擇，或指定**下一個**面。

   該軟體依指定的距離對面的邊緣進行倒角。



存取方式

指令：ChamferEdges

功能表：實體 > 實體編輯 > 導角邊線

功能區: 首頁 > 實體編輯 > (飛出) 導角邊緣
