3D 實體的圓角邊線

使用 FilletEdges 指令在 3D 實體物件上產生圓邊。您可以將圓角套用至指定邊線或指定面的所有邊線，並指定圓角半徑。

要將圓角套用至指定的邊，請使用以下其中一種方法：

• 逐一指定邊緣

• 指定與現有導圓角邊相切的邊

若要將圓角套用至一或多個面的所有邊線，請使用以下其中一個方法：

• 指定面邊界內部的點

• 指定面的邊線，以將圓角套用至所有邊線。您可以針對任何邊線指定其中一個相鄰面。

若要為 3D 實體的邊線加上圓角：

1. 按一下**實體 > 實體編輯 > 圓角邊線** (或鍵入 FilletEdges)。

2. 指定**半徑**選項。

3. 指定圓角弧的半徑。

4. 指定 3D 實體的邊線，然後按下 Enter 鍵。

   軟體依據指定的半徑對邊緣進行導圓角處理。

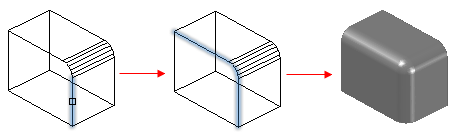

若要使用「鏈」選項為多個 3D 實體的邊線加上圓角：

1. 按一下**實體 > 實體編輯 > 圓角邊線** (或鍵入 FilletEdges)。

2. 指定**半徑**選項。

3. 指定圓角弧的半徑。

4. 指定**鏈**選項。

5. 將邊線切點指定至 3D 實體上的現有圓角。

   該軟體突顯所有與圓角相切的邊。

6. 按 Enter 鍵。

   軟體會依指定半徑為所有強調顯示的邊線加上圓角。

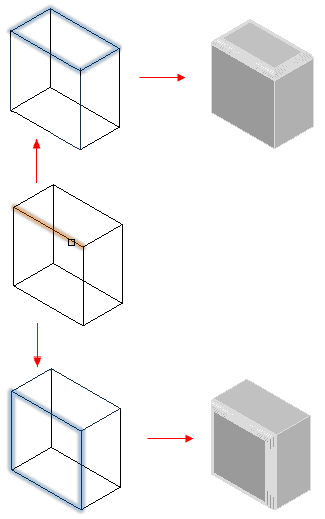

若要使用「迴圈」選項為所有面的邊線加上圓角：

1. 按一下**實體 > 實體編輯 > 圓角邊線** (或鍵入 FilletEdges)。

2. 指定**半徑**選項。

3. 指定圓角弧的半徑。

4. 指定**迴圈**選項。

5. 指定迴圈邊線。

   軟體會強調顯示與邊線相鄰的面。

6. 指定**接受**選項以確認目前的面選擇，或指定**下一個**面。

   該軟體會依指定半徑，對面的邊緣進行導圓角。



若要使用「面」選項為指定面的所有邊線加上圓角：

1. 按一下**實體 > 實體編輯 > 圓角邊線** (或鍵入 FilletEdges)。

2. 指定**半徑**選項。

3. 指定圓角弧的半徑。

4. 指定**面**選項。

5. 指定您要將其邊緣倒圓角的面。

   軟體會依指定半徑為指定面的所有邊線加上圓角。



存取方式

指令：FilletEdges

功能表：實體 > 實體編輯 > 圓角邊線

功能區：首頁 > 實體編輯 > (飛出) 邊緣圓角
